Discussion :

[skouza]

Bojour durant mon stage j'ai dû faire le diagramme de classe suivant seulement j'ai un problème avec la classe associasstion Periode
en effet j'arrive pas a représenter le faite que :
un utilisateur appartient a une seule section pendant une période;
et un poste télephonique est affecté a un un utilisateur pendant une période
j'ai fait ce qui suit mais je ne suis pas convaincu alors aidez moi s'il vous plaît

[fsmrel]

Bonsoir,

un utilisateur appartient a une seule section pendant une période;
un poste télephonique est affecté a un un utilisateur pendant une période

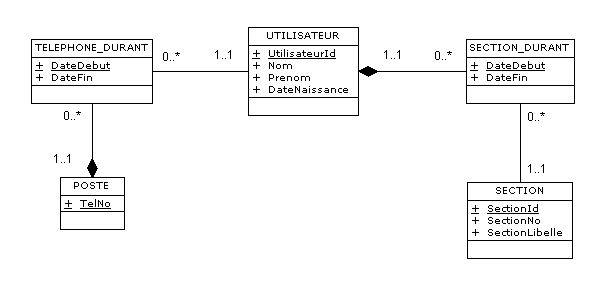

En s’en tenant à ces deux seules règles (en supposant que vous voulez signifier que pendant une période, un poste téléphonique est affecté à un seul utilisateur) , un diagramme du genre de celui-ci devrait aller :




Maintenant, lors du passage au niveau tabulaire, tous les viols des contraintes concernant les périodes sont possibles et il faut alors programmer ces contraintes, pour garantir ce que l’on appelle les NINE REQUIREMENTS associés aux données temporelles. A ce sujet, voyez le support de cours de Hugh Darwen, aux pages 42 et à suivre.
