Discussion :

[Invité]

Bonjours tout le monde,

Je suis nouveau sur le forum.

Je voudrai m'initier à l'OPENGL sur Excel bien que je sois novice en terme de VBA (j'ai commencé il y a 2 mois environ), je connais bien Excel (Tableur) en lui-même et j'ai assez vite appris le VBA (à un niveau de novice j'entends).

J'ai donc regardé "l'excellent" article dispo sur ce site même intitulé :
Découvrez OpenGL 1.1 en VB6/VBA

Seulement voilà, je bloque dès le début.
"Impossible de charger la librairie freeglut"

Pas moyen de charger freeglut.dll
Enfaite, je ne sais pas où placer cette dll

J'ai bien remplacé le "CurrentProject.Path" par "ThisWorkBook.Path", mais rien n'y fait.

Donc, où faut il placer cette dll pour que le VBA l'a trouve ?

Merci.


P.S.: Je précise que je suis en x64 et que j'ai bien remplacé les "Declare" par "Declare PtrSafe" qui est nécessaire en x64.

J'ai une petite question subsidiaire:

Peut-on faire appel à DirectX sous Excel VBA ?

[eriiic]

Bonjour,

quand tu parles de x64 tu parles de windows ou d'excel ?
Pour excel il faut installer la version 32 bits même si tu as windows 64 bits.
Excel 64 bits est réservée à des besoins bien spécifiques : bases de données énormes et à plein d'incompatibilités.
Par exemple impossible d'utiliser les contrôles classiques qui ont des ocx souvent en 32 bits.
Ton problème rejoint sans doute ces restrictions si tu as installé cette version.

eric

[Invité]

Bonjour,
Merci pour cette réponse.

Il s'agit de Excel 2013 64 bit. On ne peux pas préciser la version lors de la création du message, ce qui est dommage puisque il y a XL-2010-x64 et XL-2013-x64 en plus des autres versions.

Donc, il y aurai de forte chance pour que ça provienne du 64 bit ?

Si je saute l'étape du chargement de freeglut.dll, j'ai:
erreur 48
Fichier introuvable: freeglut'

Dans l'article, il est dit qu'en mettant freeglut dans un certain répertoire (Lequel ?), il n'est pas nécessaire de charger freeglut.

Enfaite, je ne sais pas de quel répertoire ils parlent lorsqu'ils disent:

Placez la librarie freeglut.dll dans le même répertoire que l'application Office ou le projet VB6.

ou

Notez qu'on a placé la librairie freeglut.dll dans le même répertoire que l'application.
Pour appeler les fonctions de cette librairie, il faut donc d'abord la charger.

Si on avait placé cette librairie dans le répertoire système de Windows, il n'aurait pas été nécessaire de la charger.

[BlueMonkey]

Bonjour,

Dans l'article, il est dit qu'en mettant freeglut dans un certain répertoire (Lequel ?), il n'est pas nécessaire de charger freeglut.

Enfaite, je ne sais pas de quel répertoire ils parlent lorsqu'ils disent:

Il est possible que les appels à la DLL échoue du fait que la version Excel est une version 64 bits.
Mais pour l'instant, le problème est que l'application ne trouve pas la DLL.

Pour information, sur tout système Windows (ce qui suit est vrai pour Excel, mais aussi pour tous les exécutables)
les DLL sont d'abords cherchées dans le dossier où se trouve l'application lancée (donc ici dans le dossier où se trouve Excel),
puis dans un des dossiers du PATH.

A vérifier, mais pour un XL2013 64 bits :
- le dossier où se trouve Excel doit être %programfiles%\Microsoft Office\Office16
- pour voir les dossiers du PATH, tu peux faire :
touches <Windows> + <R>
tape echo %path% puis <Entrer>

Donc :
- soit tu modifie la variable d'environnement PATH pour y ajouter ton propre dossier de travail,
(voir le Panneau de configuration Système -> Paramètres avancés -> Variables d'environnement)
- soit tu copie la DLL dans un dossier couramment utilisé C:\Windows\System32.

Chacune de ces méthodes doit fonctionner pour que VBA trouve la DLL.

A+

P.S. Un p'tit conseil pour avoir plus de chance d'avoir une réponse sur le forum :
un message à 0 réponses à plus de chance d'être vu. Donc vas-y molo sur les <UP>

[eriiic]

Bonjour,

sans rien retirer à ce qu'à dit BlueMonkey au sujet des path, je te conseille fortement de désinstaller office 64 bits et d'installer office 32 bits. Tu as 2 packs différents, il faut télécharger le bon.
A lire : http://technet.microsoft.com/fr-fr/l.../ee681792.aspx

eric

[Invité]

Merci beaucoup beaucoup pour vos réponse.

Enfaite rien ne marchait, j'avais mis freeglut.dll dans casiment tous les répertoires, et après beaucoup d'acharnement et de recherche, j'ai téléchargé 2 autres versions de freeglut, et à l'instant même, sans même y croire vraiment, j'ai réussi à avoir une fenêtre qui s'ouvre, mais uniquement en ayant lancé la Macro en hométant la 1ère ligne de code (chargement de freeglut). Je ne sais pas encore pourquoi ça à marché. J'ai fait comme conseillé dans le fichier d'aide de freeglut, placé 2 répertoire dans
C:\Program Files\Common Files\MinGW
C:\Program Files\Common Files\MSVC
en mettant le lib et le include donné avec freeglut, mais c'est lorsque j'ai mis le freeglut x64 dans le SysWOW que ça à marché. Marché entre guillemet pour l'instant, mais ce qui comptais pour moi était d'avoir au minimum une fenêtre qui s'ouvre.


La 1ère étape du code sinon ne fonctionne pas, il faut passer directement à la 2ème ligne (' Initialisation de la librairie).


P.S.: La fenêtre est apparu 1 seul fois, je l'ai fermé, puis ne veux plus réapparaitre, mais il n'y a plus d'erreur de code sur la 2ème ligne (' Initialisation de la librairie), puis 3ème, mais aucune fen^tre ne s'ouvre, même en fermant le fichier Excel, puis en le réouvrant ensuite.

Je vais creuser un peu plus.

@eriiic,

Non, le 64 bit est très bien. et j'ai des simulations personnelles futurs, qui lorsque je commencerai à bien me servir du VBA, dépasseront les 2 Go permis par le x86. L'une de mes simu me prends déjà 700 Mo en RAM alors que je souhaiterai ajouter 4 à 16 fois plus de données dans mes feuilles de calculs.

Mais merci du conseil cela dit.

Bon, j'ai supprimé la dll en version x64 du SysWOW64, et ça marchait encore, puis je l'ai supprimer du Systeme32 et ça ne marche plus. Donc ça venait de la version de la dll. Celle qu'il faut est la version 2.8.1 issu du freeglut 2.8.1 MinGW Package situé dans le répertoire:
freeglut-MinGW-2.8.1-1.mp\freeglut\bin\x64
qu'il faut ensuite mettre dans le C:\Windows\System32


P.S.:

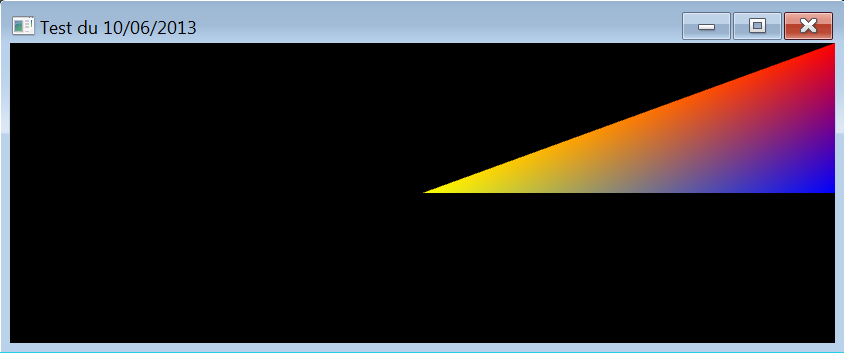

Finalement, j'ai essayé avec l'autre version (freeglut 2.8.1 MSVC Package), et voici ce que j'ai:

Elle marche même après l'avoir fermé. Je vais creuser pour la suite des événements.

A+

[eriiic]

Re,

Non, le 64 bit est très bien

Ok, tant que tu es au courant de ses plus et de ses moins pour faire le bon choix.

Si ça peut t'éclairer au niveau des dll, sur un système 64 bits :
- c:\windows\system32\ pour les dll et ocx 64 bits
- c:\windows\syswow64\ pour les dll et ocx 32 bits

C'est troublant et ça parait être à l'envers mais syswow64 veut dire 'Windows 32-bit on Windows 64-bit'.

eric

[Invité]

Oui, c'est vrai qu'en y réflichissant, le SysWOW64 est un émulateur 32 bit vers 64 bit pour rendre compatible les applications 32 bit sur un système 64 bit (enfin, si je ne me trompe pas).

Maintenant, il va falloir gérer et placer les types de variables LongLong ou LongPtr là où il en faut, et pour l'instant, c'est pas gagné. J'ai l'impression aussi que ce ne sera pas suffisant.

Certains qui s'essayeront à l'OPENGL sous Excel 64 bit seront dans la mouïse comme moi avec les déclaration, en effet le 64 bit requière la mention PtrSafe après le mot "Declare", mais ce n'est pas tout, sous 64 bit, certaines variable requière un LongPtr au lieu d'un Long qui peut prendre en 64 bit des valeurs LongLong introduit avec le 64 bit.

1/ Lire le dossier incontournable Découvrez OpenGL 1.1 en VB6/VBA

2/ Télécharger freeglut 2.8.1 MSVC Package dans lequel se trouvera un dossier x64.

3/ Télécharger Le pack de module VB pour OpenGL issue du Tutoriel (de l'étape 1).

4/ Mettre freeglut.dll (celui situé dans le dossier 64 bit issue de l'étape 2) dans:
C:\Windows\System32

5/ Lorsque vous importerez les 3 Modules du Pack (de l'étape 3) dans 3 Modules Excel VBA (ModOpenGL_1_1, ModOpenGLFreeGlut.bas, et ModOpenGLTools), il faudra modifier tous les Declare par Declare PtrSafe.
Un editeur de texte fait l'affaire, mais à la main, c'est la galère.

2 exemples dans le Module ModOpenGLFreeGlut (' Window-Specific Callback Registration Functions):

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
Public Declare Sub glutDisplayFunc Lib "freeglut" (ByVal fnPtr As Long)
Public Declare Function glutCreateWindow Lib "freeglut" (ByVal title As String) As Long

doit devenir après modif:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
Public Declare PtrSafe Sub glutDisplayFunc Lib "freeglut" (ByVal fnPtr As LongPtr)
Public Declare PtrSafe Function glutCreateWindow Lib "freeglut" (ByVal title As String) As LongPtr

Si sur la déclaration de GlutDisplayFunc, vous ne remplacez pas (ByVal fnPtr As Long) par (ByVal fnPtr As LongPtr), un message d'erreur VBA :
"erreur de compilation: incompatibilité de type"
apparaitra.

Sur l'autre fonction "glutCreateWindow", si le As Long n'est pas remplacé par As LongPtr, cela fera tout simplement beuguer Excel, et il fermera.

6/ Reste à utiliser ensuite les bons type de variable sur toutes les lignes de code. Toutes les Long ne doivent pas être remplacer par tout par LongPtr de manière systématique (c'est ça le pire). Mais si au lancement d'une ligne, le VBA affiche:
" Erreur de compilation, Incompatibilité de type"
C'est certainement qu'un type de variable n'est pas bon.

D'une manière général, tous les "ByVal fnPtr As Long" devront être remplacé par "ByVal fnPtr As LongPtr", je pense aussi que tous les "ByVal hdc As Long" devront être "ByVal hdc As LongPtr" également (mais pas encore testé).


Voilà, bonne chance pour ceux qui utiliseront le x64.

[eriiic]

Merci pour ta compil.
En complément une page de msdn qui présente ces nouveaux types et les modifs à faire pour tourner sur Win64 bits :
http://msdn.microsoft.com/library/office/gg264421.aspx

eric

[Invité]

En français:
http://msdn.microsoft.com/fr-fr/libr.../gg264421.aspx
http://msdn.microsoft.com/fr-fr/libr...ice.14%29.aspx


Lire aussi les quelques milliers de lignes de ce fichier texte peut apporter une aide http://www.microsoft.com/en-us/downl...s.aspx?id=9970

Exemples de modif selon Microsoft (pas encore essayé):
32 bit:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
' Gdi32
Private Declare Function ChoosePixelFormat Lib "gdi32" (ByVal hdc As Long, ppfd As PIXELFORMATDESCRIPTOR) As Long
Private Declare Function SetPixelFormat Lib "gdi32" (ByVal hdc As Long, ByVal iPixelFormat As Long, ppfd As PIXELFORMATDESCRIPTOR) As Long
Private Declare Function SwapBuffers Lib "gdi32" (ByVal hdc As Long) As Long

64 bit:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
' Gdi32 (selon Microsoft : Win32API_PtrSafe)
Declare PtrSafe Function ChoosePixelFormat Lib "gdi32" Alias "ChoosePixelFormat" (ByVal hDC As LongPtr, pPixelFormatDescriptor As PIXELFORMATDESCRIPTOR) As Long
Declare PtrSafe Function SetPixelFormat Lib "gdi32" Alias "SetPixelFormat" (ByVal hDC As LongPtr, ByVal n As Long, pcPixelFormatDescriptor As PIXELFORMATDESCRIPTOR) As Long
Declare PtrSafe Function SwapBuffers Lib "gdi32" Alias "SwapBuffers" (ByVal hDC As LongPtr) As Long

Même si je pense que ça pourrai être plutôt:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
' Gdi32 (potentiellement x64)
Declare PtrSafe Function ChoosePixelFormat Lib "gdi32" Alias "ChoosePixelFormat" (ByVal hDC As LongPtr, pPixelFormatDescriptor As PIXELFORMATDESCRIPTOR) As LongLong
Declare PtrSafe Function SetPixelFormat Lib "gdi32" Alias "SetPixelFormat" (ByVal hDC As LongPtr, ByVal n As Long, pcPixelFormatDescriptor As PIXELFORMATDESCRIPTOR) As LongLong
Declare PtrSafe Function SwapBuffers Lib "gdi32" Alias "SwapBuffers" (ByVal hDC As LongPtr) As LongLong

Ou bien As LongPtr au lieu du LongLong.
Je n'ai pas creusé plus.

http://www.jkp-ads.com/articles/apideclarations.asp

Il faudrai pour bien faire arriver à trouver une méthode automatique qui permettrai de faire les déclarations avec des #if Win64 then, #if VBA7 then et essayer de trouver une liste des types de données qui requière une modif parce que tous ne sont pas en LongPtr.

Qu'est-ce que les Alias sinon ?

[Soraphiroth]

D'après msdn, il s'agit d'un moyen pour renommer les fonctions/méthodes incluses dans un DLL dans son code. En appelant la fonction la fonction SwapBuffers par exemple, le code sait qu'il faut aller chercher l'alias (en l'occurence le nom est identique, mais il pourrait être différent).

[Invité]

Oups, je pensais t'avoir répondu.

Merci pour l'info. Désolé de ne pas t'avoir répondu plus tôt.

[Invité]

Bonjours,

J'ai un petit problème concernant l'appel des touches clavier et souris.
Dans cette phrase:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

Public Const GLUT_KEY_F1 = &H1&

Le " &H1& " correspond au chiffre 1 ?

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

#define GLUT_KEY_F1         1

C'est ce qui m'a semblé. En quel langage correspond &H1& ? Est-ce les même chiffres en 32 bit et en 64 bit ?

Dans mon freeglut_std.h (que je n'utilise pas car c'est un autre langage encore), j'ai:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

#define  GLUT_KEY_F1                        0x0001

Sinon, dans cette phrase:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

Public Declare PtrSafe Sub glutJoystickFunc Lib "freeglut" (ByVal fnPtr As LongPtr, ByVal pollInterval As LongPtr)

A quoi correspond le fnPtr ? Qu'est-ce que comprend le VBA en lisant ça, ça le renvoie vers quoi ?

Merci.

[Invité]

Bonjour,

Est-ce qu'un modérateur pourrai transférer ce topic vers ce forum http://www.developpez.net/forums/f53...hiques/opengl/ s'il vous plais ? Histoire d'avoir un peu plus de réponse. Je crains que ce forum ne sois pas adapté.

[eriiic]

Bonjour,

Le " &H1& " correspond au chiffre 1 ?

Oui, c'est simplement la notation pour indiquer que le nombre est écrit en hexadécimal. C'est vrai que pour 1 ça ne saute pas aux yeux :-)

Pour le reste comme tu changes de sujet pourquoi ne pas démarrer une nouvelle question dans l'autre forum ?

eric

[Invité]

Salut,

Merci, c'est ce que vais faire alors.
