Discussion :

[_Carole]

Bonjour,
Je travaille sur une base de données POSTGRE qui à été générée avec un script issu de DBDesigner 4.
J'ai beaucoup changé les tables, ajouté des champs, modifié les définitions etc avec PGAdminIII.

J'aimerai maintenant, en vue de faire une sorte de "notice" explicative, régénérer le MCD de la base POSTGRE modifiée.

J'ai réussi à récupérer les requêtes de créations des tables depuis POSTGRE (clic droit sur le schéma > sauvegarder > Fichier plat).

J'aimerai maintenant savoir si il est possible, à partir de ces requêtes, de générer un MCD dans DBDesigner ? (sans pour autant me connecter à une base, juste avec le SQL).

Je ne dispose pas des droits administrateurs, je dois donc faire avec ces outils.

En vous remerciant d'avance! Bonne journée.

[fsmrel]

Bonjour Carole,

J'ai réussi à récupérer les requêtes de créations des tables depuis POSTGRE (clic droit sur le schéma > sauvegarder > Fichier plat).
J'aimerai maintenant savoir si il est possible, à partir de ces requêtes, de générer un MCD dans DBDesigner ? (sans pour autant me connecter à une base, juste avec le SQL).

Produire un diagramme à partir d'un fichier plat ne paraît pas possible avec DBDesigner (apparemment il veut en entrée un fichier XML). En revanche cela est facile à faire avec son successeur MySQL Workbench (MWB), téléchargeable.


Notes sur le maniement de MWB :

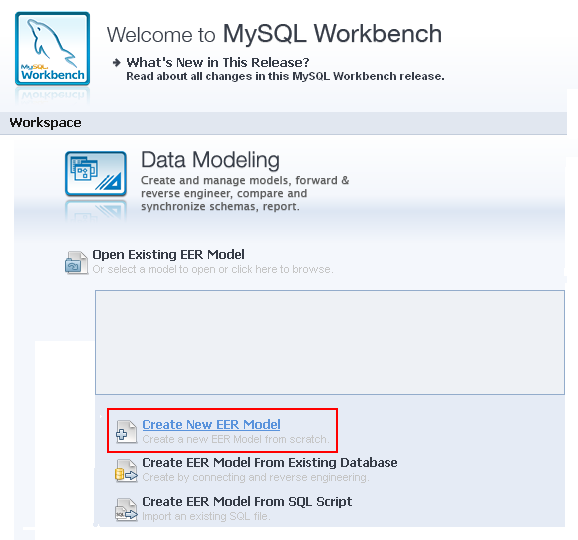

Au démarrage, MySQL Workbench nous souhaite la bienvenue :

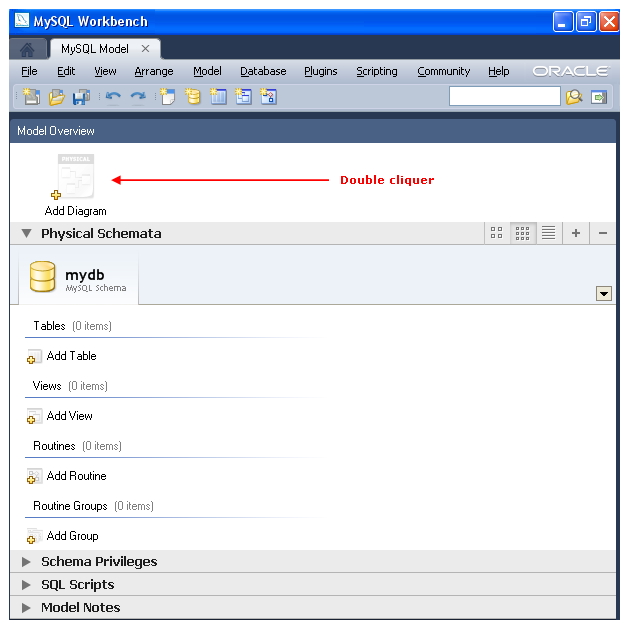

Workbench propose ensuite la fenêtre suivante, permettant de créer non pas un MCD mais un MLD (modèle logique de données) sous la forme d’un diagramme, ce qui n'est quand même pas si mal :

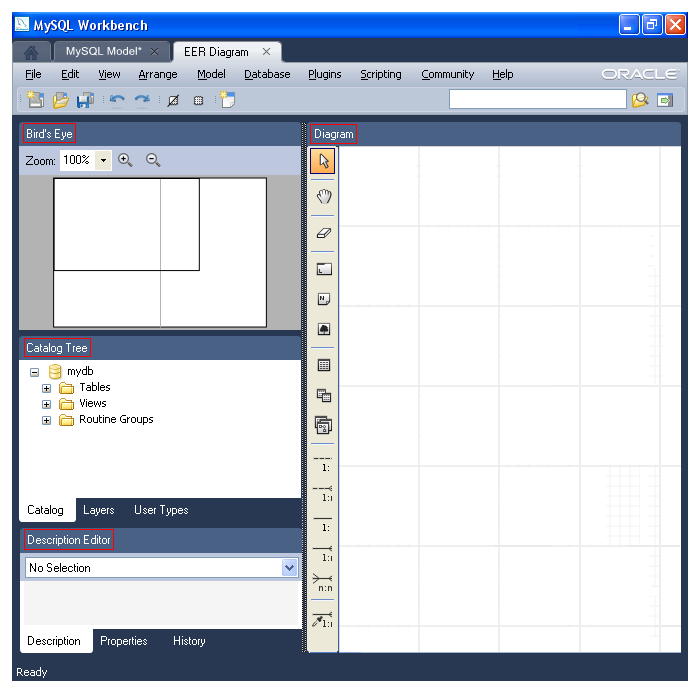

Vous retrouvez alors une structure d’accueil ressemblant fort à celle proposée par DBDesigner :

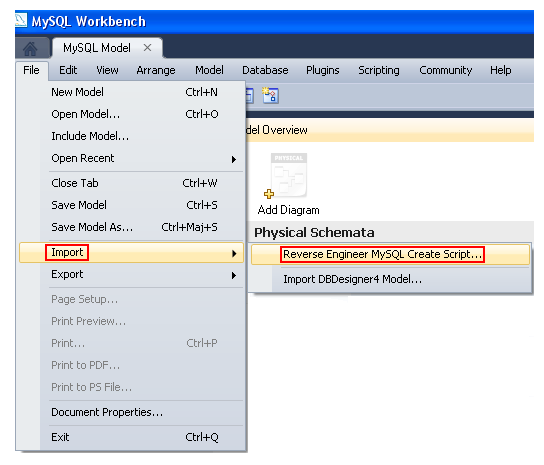

Pour effectuer la rétroconception du DDL (instructions CREATE TABLE, ALTER TABLE), utiliser la fonction Import (vous pouvez même importer du DBDesigner...) :

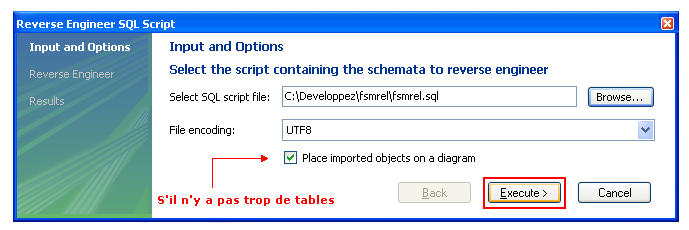

Importer le fichier contenant le DDL utilisé pour la rétro-conception, tout en demandant que les objets soient placés dans le diagramme, ce qui n’est pas une obligation (surtout si ces objets sont nombreux !), on peut le faire a posteriori grâce à la commande Model > Create Diagram from Catalog Objects.




Il n’y a plus qu’à se laisser guider par l’outil, en aménageant le contenu du fichier source quand MWB rouspète ça et là....

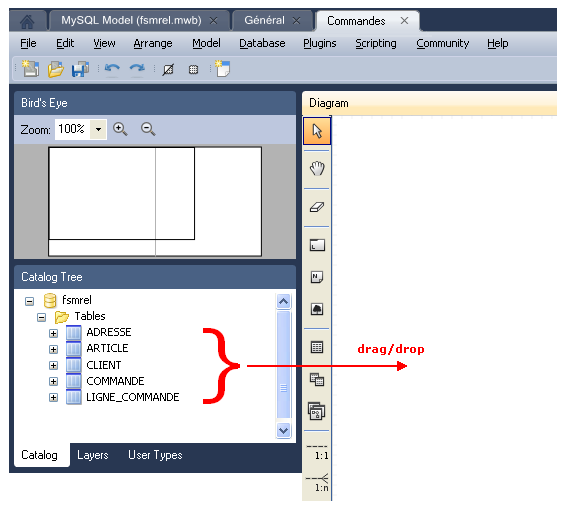

Si vous avez préféré ne pas placer les tables directement dans le diagramme, vous le faites maintenant, à coups de drag-drops à partir du catalogue :

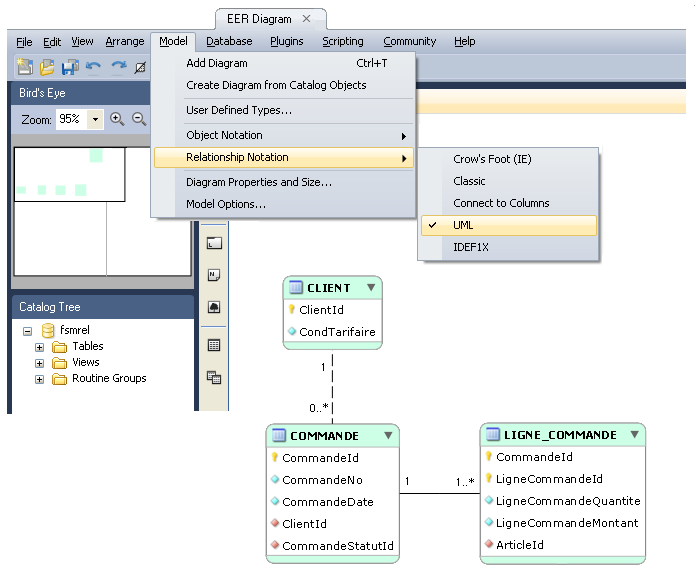

Notez que vous avez le choix entre plusieurs notations (patte d’oie, UML, classique, ...) Ci-dessous, j’ai choisi UML :




J'espère vous avoir été utile et fait gagner un peu de temps, bonne route !
