Discussion :

[olivier.a]

Bonjour,

J'essaye de modéliser une bibliothèque de compétitions (de tir à l'arc) et j'ai un petit doute sur une partie.

La chose se présente de la manière suivante : on a plusieurs équipes qui participent à une compétition. Lors d'une compétition (id_compet, lieu, type, numero), une équipe (id_eq, nom) tire une épreuve de qualification qui donnera un score (score_qualif). Ensuite, et c'est là que je coince, une équipe, toujours pendant cette même compétition, tire plusieurs matchs contre d'autres équipes. Chacune aura un score pour ce match (score_match).

Donc pour avoir le score de la qualification d'une équipe, la dépendance fonctionnelle sera : id_eq, id_compet -> score_qualif

Jusque là tout vas bien, mais pour avoir le score des matchs je ne sais pas trop comment faire. Est ce qu'il faut que je crée une entité Match avec l'id des deux équipes et leur score ?
Ca donnerait ça : Match = id_match, id_eq1, score1, id_eq2, score2
Mais je ne suis pas convaincu. En faisant comme ça on aura une redondance, je crois, au niveau des équipes.

Merci d'avance pour vos lumières,
Olivier

[fsmrel]

Bonjour Olivier,


Si l’en-tête de l’entité-type MATCH est le suivant :

{MatchId, EquipeVainqueur, EquipeVaincue, ScoreVainqueur, ScoreVaincu} ;

A condition de mettre en œuvre la contrainte qui va bien (disons au moyen d’un trigger), vous pourriez interdire les redondances.

S’il existe le tuple :

C MATCH {MatchId, EquipeVainqueur, EquipeVaincue, ScoreVainqueur, ScoreVaincu}
         m1       e1               e2             s1              s2

C'est-à-dire s’il existe le triplet :

<m1, e1, e2>

Alors il ne peut exister les triplet :

<m1, e2, e1>

[olivier.a]

Merci pour la réponse

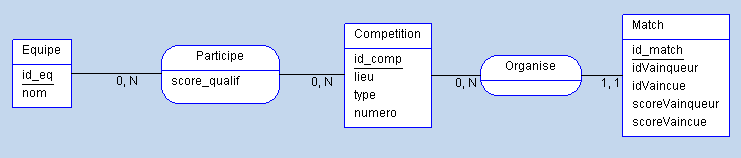

Finalement ça se résume à quelque chose d'aussi simple que ça ? (mcd en pièce jointe)

Il me semblait que c'était pas terrible de lister plusieurs occurrences dans une entité et qu'au lieu de lister, il fallait mieux construire une entité et ajouter une relation. Du coup il faudrait ajouter une relation entre match et équipe

[fsmrel]

Bonsoir Olivier,


Reprenons votre MCD :




Dans un match, vous avez bien un vainqueur et un vaincu, mais comme vous l’évoquez, il faut associer les entités-types MATCH et EQUIPE, sinon il peut y avoir du dégât...

Un diagramme d’occurrences (au format tabulaire) conforme à votre MCD est par exemple le suivant :

EQUIPE                        COMPETITION
id_eq    Nom                  id_comp    lieu
    1    Graveson                   1    Papeete
    2    Plougastel                 2    Lille
    3    Colmar                     3    Brest
    4    Rennes
    5    Toulouse

                     PARTICIPE
                     id_comp     id_eq      score_qualif
                           1         1                50
                           1         2                60
                           1         3                50
                           1         4                70
                           1         5                30
                           2         1                80
                           2         2                80
                           2         3                60
                           2         4                50
                           2         5                40
                           3         1                60
                           3         2                50
                           3         3                60
                           3         5                70

MATCH
Id_match    id_comp    idVainqueur    idVaincue    ScoreVainqueur    ScoreVaincue
       1          1            314          123                70              60

Manifestement il y a un vainqueur et un vaincu, mais de quelles équipes s’agit-il donc ?

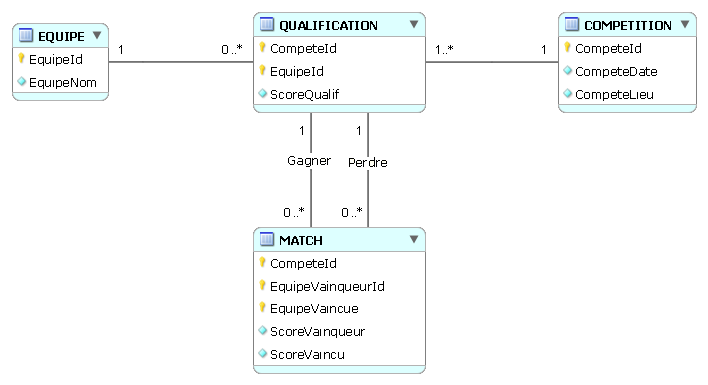

Les équipes participant aux matchs doivent non seulement être des équipes connues, mais en plus elles ont dû participer aux qualifications. Le MCD correspondant est malheureusement hors de la portée d’AnalyseSI et il est préférable de passer au plus tôt au MLD (réalisé ici avec MySQL Workbench) :




A noter la prise en compte de la date de compétition.


Passage à SQL :


TABLE COMPETITION

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
CREATE TABLE COMPETITION
(
        CompeteId         INT         NOT NULL
      , CompeteDate       DATE        NOT NULL
      , CompeteLieu       VARCHAR(45) NOT NULL
    , CONSTRAINT COMPETITION_PK PRIMARY KEY (CompeteId)
) ;

TABLE EQUIPE

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
CREATE TABLE EQUIPE
(
        EquipeId          INT         NOT NULL
      , EquipeNom         VARCHAR(45) NOT NULL
    , CONSTRAINT EQUIPE_PK PRIMARY KEY (EquipeId)
) ;

TABLE QUALIFICATION

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
CREATE TABLE QUALIFICATION
(
        CompeteId         INT         NOT NULL
      , EquipeId          INT         NOT NULL
      , ScoreQualif       INT         NOT NULL
    , CONSTRAINT QUALIFICATION_PK PRIMARY KEY (CompeteId, EquipeId)
    , CONSTRAINT QUALIFICATION_COMPETITION_FK FOREIGN KEY (CompeteId) REFERENCES COMPETITION
    , CONSTRAINT QUALIFICATION_EQUIPE_FK FOREIGN KEY (EquipeId) REFERENCES EQUIPE
) ;

TABLE MATCH (noter la contrainte MATCH_QUALIFICATION_CK1)

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
CREATE TABLE MATCH
(
        CompeteId         INT         NOT NULL
      , EquipeVainqueurId INT         NOT NULL
      , EquipeVaincue     INT         NOT NULL
      , ScoreVainqueur    INT         NOT NULL
      , ScoreVaincu       INT         NOT NULL
    , CONSTRAINT MATCH_PK PRIMARY KEY (CompeteId, EquipeVainqueurId, EquipeVaincue)
    , CONSTRAINT MATCH_QUALIFICATION_FK1 FOREIGN KEY (CompeteId, EquipeVainqueurId) REFERENCES QUALIFICATION
    , CONSTRAINT MATCH_QUALIFICATION_FK2 FOREIGN KEY (CompeteId, EquipeVaincue) REFERENCES QUALIFICATION
    , CONSTRAINT MATCH_QUALIFICATION_CK1 CHECK (ScoreVainqueur > ScoreVaincu)
) ;

L’élimination de la redondance évoquée dans nos premiers messages est assurée en contrôlant par trigger (MS SQL Server dans cet exemple) qu’un tuple parasite ne provoque pas une permutation des rôles :

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
CREATE TRIGGER R_TRIGGER_INSERT ON MATCH INSTEAD OF INSERT, UPDATE AS
       DECLARE @N AS INT

SET @N = (
          SELECT COUNT(*)
          FROM
             (
              SELECT CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu
              FROM   INSERTED
             UNION
              SELECT CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu
              FROM   MATCH
             ) AS x
             JOIN INSERTED AS y ON x.CompeteId = y.CompeteId
                  AND x.EquipeVainqueurId = y.EquipeVaincue
                  AND x.EquipeVaincue = y.EquipeVainqueurId
         ) ;
IF @N > 0
    BEGIN
        RAISERROR ('Permutation des rôles interdite...',15,1)
    END
ELSE
    BEGIN
        INSERT INTO MATCH (CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu)
            SELECT CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu
            FROM   INSERTED
    END
;

Un début de jeu d’essai :

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
INSERT INTO COMPETITION (CompeteId, CompeteDate, CompeteLieu) VALUES (1, '2011-08-09', 'Papeete') ;
INSERT INTO COMPETITION (CompeteId, CompeteDate, CompeteLieu) VALUES (2, '2012-07-14', 'Lille') ;
INSERT INTO COMPETITION (CompeteId, CompeteDate, CompeteLieu) VALUES (3, '2013-09-12', 'Brest') ;

SELECT '' AS COMPETITION, * FROM COMPETITION ;

INSERT INTO EQUIPE (EquipeId, EquipeNom) VALUES (1, 'Graveson') ;
INSERT INTO EQUIPE (EquipeId, EquipeNom) VALUES (2, 'Plougastel') ;
INSERT INTO EQUIPE (EquipeId, EquipeNom) VALUES (3, 'Colmar') ;
INSERT INTO EQUIPE (EquipeId, EquipeNom) VALUES (4, 'Rennes') ;
INSERT INTO EQUIPE (EquipeId, EquipeNom) VALUES (5, 'Toulouse') ;

SELECT '' AS EQUIPE, * FROM EQUIPE ;

INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (1, 1, 50) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (1, 2, 60) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (1, 3, 50) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (1, 4, 70) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (1, 5, 30) ;

INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (2, 1, 80) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (2, 2, 80) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (2, 3, 60) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (2, 4, 50) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (2, 5, 40) ;

INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (3, 1, 60) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (3, 2, 50) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (3, 3, 60) ;
INSERT INTO QUALIFICATION (CompeteId, EquipeId, ScoreQualif) VALUES (3, 5, 70) ;

SELECT '' AS QUALIFICATION, * FROM QUALIFICATION ;

INSERT INTO MATCH (CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu) VALUES (1, 2, 1, 80, 50) ;
INSERT INTO MATCH (CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu) VALUES (1, 2, 3, 70, 60) ;
INSERT INTO MATCH (CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu) VALUES (1, 3, 1, 60, 50) ;

INSERT INTO MATCH (CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu) VALUES (2, 2, 1, 70, 60) ;
INSERT INTO MATCH (CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu) VALUES (2, 2, 3, 60, 50) ;
INSERT INTO MATCH (CompeteId, EquipeVainqueurId, EquipeVaincue, ScoreVainqueur, ScoreVaincu) VALUES (2, 3, 2, 50, 40) ; -- viol contraint !!!

SELECT '' AS MATCH, * FROM MATCH ;

J'essaye de modéliser une bibliothèque de compétitions (de tir à l'arc)

I understand (de tir à l'arc)

Ça n'est pas fameux, mais bon, il y a pire...

[olivier.a]

Bonjour,

Après avoir passé l'après midi à m'emmêler les pinceaux, ça y est tout est rentré dans l'ordre

Merci beaucoup pour cette réponse très détaillée.
