Discussion :

[madmask]

Bonjour,
je simule une architecture réseau avec gns3 0.8.7. J'essaye en vain de créer un VLAN sur un routeur Cisco 3725 (c3725-adventerprisek9-mz.124-15.T14 pour la version) avec un module NM-16ESW. Le sujet a largement été abordé au travers des internets mais je cumule les problèmes.

J'ai eu des soucis de sauvegarde. Mes vlans étaient perdu après chaque session GNS3 parce que le fichier VLAN.dat n'est pas sauvé avec la running config. Un workaround existe : créer des extended vlans avec une ID supérieure à 1000. Mon image ne le permettait pas, je suis passé à l'image citée ci-dessus.

Maintenant je peux créer mon vlan en mode config (ID 1100) mais le switch se comporte comme s'il n'existait pas ou du moins je n'ai aucune connectivité avec les machines virtuelles dans mon vlan.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Router#sh ip int br
Interface                  IP-Address      OK? Method Status                Protocol
FastEthernet0/0            172.22.0.45     YES NVRAM  up                    up
FastEthernet0/1            172.22.0.49     YES NVRAM  up                    up
FastEthernet1/0            unassigned      YES unset  up                    up

.......

FastEthernet1/15           unassigned      YES unset  up                    down
Vlan1                      unassigned      YES NVRAM  up                    down
Vlan1100                   172.22.100.254  YES NVRAM  up                    up

Router#sh vlan-switch

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup
1100 VLAN1100                         active    Fa1/0, Fa1/1, Fa1/2, Fa1/3
                                                Fa1/4, Fa1/5, Fa1/6, Fa1/7
                                                Fa1/8, Fa1/9, Fa1/10, Fa1/11
                                                Fa1/12, Fa1/13, Fa1/14, Fa1/15
2000 VLAN2000                         active

.....

Ma running config :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
Router#sh run
Building configuration...

Current configuration : 1941 bytes
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname Router
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 5
ip cef
!
!
!
!
!
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
vtp mode transparent
archive
 log config
  hidekeys
!
!
!
!
vlan 1100,2000
!
!
!
!
!
interface FastEthernet0/0
 ip address 172.22.0.45 255.255.255.252
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 172.22.0.49 255.255.255.252
 duplex auto
 speed auto
!
interface FastEthernet1/0
 switchport access vlan 1100
!
interface FastEthernet1/1
 switchport access vlan 1100
!
interface FastEthernet1/2
 switchport access vlan 1100
!
interface FastEthernet1/3
 switchport access vlan 1100
!
interface FastEthernet1/4
 switchport access vlan 1100
!
.........
!
interface FastEthernet1/14
 switchport access vlan 1100
!
interface FastEthernet1/15
 switchport access vlan 1100
!
interface Vlan1
 no ip address
!
interface Vlan1100
 ip address 172.22.100.254 255.255.255.0
!
router ospf 1
 log-adjacency-changes
 network 172.22.0.44 0.0.0.3 area 0
 network 172.22.0.48 0.0.0.3 area 0
 network 172.22.100.0 0.0.0.255 area 0
!
ip forward-protocol nd
!
!
ip http server
no ip http secure-server
!
no cdp log mismatch duplex
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

Pourtant quand je fais

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
Router#sh vlans

No Virtual LANs configured.

J'ai attribué l'IP 172.22.100.254/24 à mon vlan et 172.22.100.1/24 a mon serveur virtualisé. Les machines sont "physiquement" connectées, quand j'efface la liaison dans GNS3 j'observe la déconnexion dans virtualbox. Et toujours aucune connectivité. Je sèche ! Une idée ?
Merci d'avance pour toute aide.

[Invité]

Salut,

J'ai attribué l'IP 172.22.100.254/24 à mon vlan et 172.22.100.1/24 a mon serveur virtualisé. Les machines sont "physiquement" connectées, quand j'efface la liaison dans GNS3 j'observe la déconnexion dans virtualbox. Et toujours aucune connectivité. Je sèche ! Une idée ?
Merci d'avance pour toute aide.

c'est pas clair

Comment crées-tu ces liaisons ? Entre une interface de la NM-16ESW et un host ?
Est-ce que ces hosts sont dans le même subnet 172.22.100.0/24 ?

Expliques ce que tu veux faire !

Steph

[madmask]

Salut,
Oui à force de farfouiller je me suis un peu emballé.

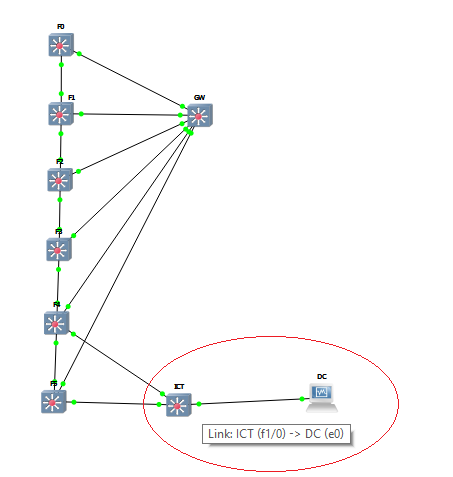

Un dessin vaut mieux qu'un long discours.


Donc, ma machine virtuelle DC (172.22.100.1) est relié à ICT sur l'interface fa1/0 (première interface du module ESW) qui est une interface d'accès du VLAN 1100. 172.22.100.254 est l'adresse de management du vlan.

Ce que je cherche à faire c'est ajouter mes switch d'accès sur un réseau dont on a déjà discuté dans un autre thread.

[madmask]

J'étais complètement à côté de la plaque .... ce n'était pas mon VLAN qui était en cause, mais le pare feu de ma machine hôte qui bloquait le traffic ICMP. Never mind donc ... Mon soucis est résolu.
