Bonjour à tous
Voici mon problème.
Lors de son inscription, un invité doit choisir 3 plats(une entrée, un plat et un dessert) dans le menu qui lui est proposé.
Ce menu est lié à un réception et bien-sur il y a plusieurs plats dans le menu.
Je vous propose mon schéma EA. je me doute qu'il n'est pas correcte car je n'arrive pas à faire le lien entre les plats choisis lors de l'inscription au plat proposé dans le menu
Merci d'avance
Bonsoir shimomura,
Avant d’aller plus avant dans la modélisation, naïvement je verrais informellement les choses ainsi (au niveau des tables) :
CATEGORIE
IdCat Categorie ----- --------- c01 entrée c02 plat principal c03 dessert
PLAT
IdPlat NomPlat IdCat ------ ----------------- ----- P11 entrée 01 c01 P12 entrée 02 c01 P13 entrée 03 c01 P14 entrée 04 c01 p21 plat principal 01 c02 p22 plat principal 02 c02 p23 plat principal 03 c02 p24 plat principal 04 c02 p31 dessert 01 c03 p32 dessert 02 c03 p33 dessert 03 c03 p34 dessert 03 c03
MENU
IdMenu Prix ------ ---- m01 prix 01 m02 prix 02 m03 prix 03 m04 prix 04
MENU_ENTREE
IdMenu IdPlat ------ ------ m01 p11 m01 p13 m02 p11 m02 p14 m03 p12 m03 p13 m04 p11 m04 p13 m04 p14
MENU_PLAT_PPAL
IdMenu IdPlat ------ ------ m01 p21 m01 p22 m01 p24 m02 p21 m02 p23 m03 p23 m03 p24 m04 p21 m04 p23 m04 p24
MENU_DESSERT
IdMenu IdPlat ------ ------ m01 p31 m01 p33 m02 p31 m02 p32 m02 p34 m03 p33 m03 p34 m04 p31 m04 p33 m04 p34
RECEPTION
IdReception DateReception IdMenu ------------ ------------- ------ r01 d01 m01 r02 d02 m03 r03 d03 m01 r04 d01 m02
INVITE
IdInvite NomInvite -------- --------- i01 Fernand i02 Raoul i03 Paul
INSCRIPTION
IdReception IdInvite IdMenu IdEntree IdPlatPpal IdDessert ----------- -------- ------ -------- ---------- --------- r01 i01 m01 p13 p24 p33 r03 i01 m01 p11 p24 p31 r01 i02 m01 p13 p22 p31
N.B. Dans votre MCD, les associations APPRECIE et N’APPRECIE_PAS sont réflexives, et établissent donc des liens entre invités : tel invité apprécie ou n’apprécie pas tel autre invité... Est-ce bien ce que vous voulez modéliser ?
Bonjour
Tout d'abord merci de ta réponse.
Effectivement tu as vu juste pour les tables.
Mon problème réside dans le fait qu'à l'inscription, je dois proposer des plats à l'invité en fonction du menu de la réception.
Et je me demandais si avec mon schéma était correct car je n'arrive pas à voir le lien entre invité - réception - menu ??
Où alors , il serait plus judicieux de passer par la table inscription ????
Mon problème se situe dans ma base de données . Je ne vois pas comment lier ma demande dans un select ???
Merci
Bonsoir shimomura,
Dans le MCD, l’entité-type INSCRIPTION doit être dotée d’un identifiant. C’est en réalité une association qui a été déguisée en entité-type, il faut donc terminer le déguisement en utilisant l’identification relative : relativement à INVITE et à RECEPTION. Techniquement, pour qu’on puisse mettre en œuvre ce genre d’identification, DB-MAIN exige qu’INSCRIPTION soit dotée d’un attribut. Supposons qu’on ait besoin de la date d’inscription (quitte à supprimer l’attribut une fois l’identification terminée, au cas où il s’avérerait inutile).Envoyé par shimomura

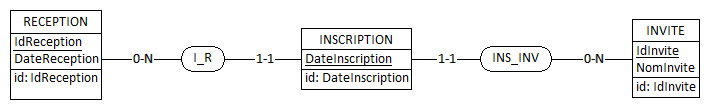

1) On définit cet attribut comme participant à l’identifiant d’INSCRIPTION :

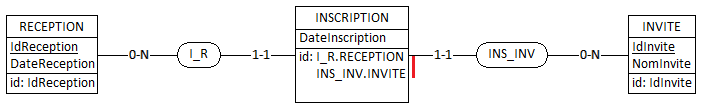

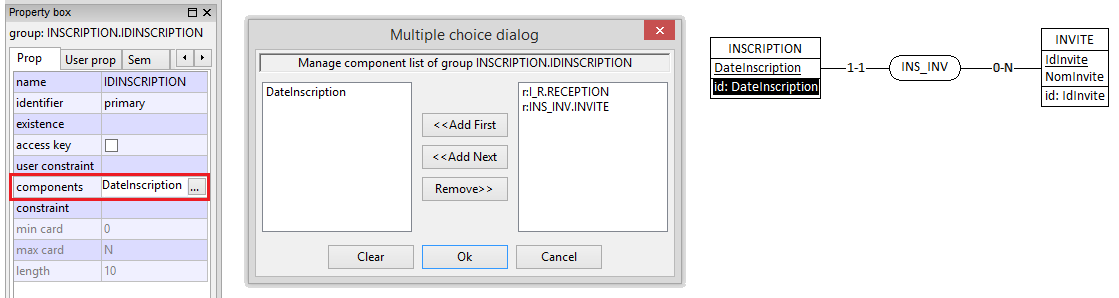

2) On fait participer l’association INS_INV à l’identification d’INSCRIPTION. Pour cela on clique sur l’icône «»de l’élément « components » de la boîte de propriétés qui s’ouvre lorsqu’on clique sur « id : DateInscription » dans l’entité-type INSCRIPTION :

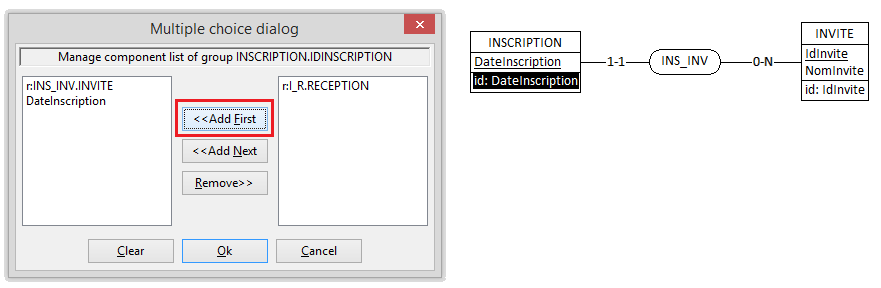

3) Dans la fenêtre « Multiple choice dialog », on fait passer « r:INS_INV.INVITE » de droite à gauche, à l’aide du bouton « Add First » :
=>
Ce qui veut dire qu’au passage au modèle tabulaire, l’identifiant IdInvite d’INVITE participera à la clé primaire de la table INSCRIPTION.

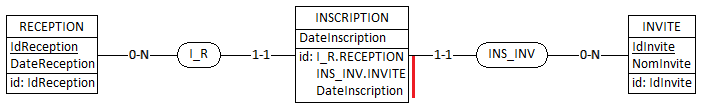

4) Comme INSCRIPTION est une association N,N déguisée, l’identifiant IdReception de RECEPTION devra lui aussi participer à la clé primaire de la table INSCRIPTION, on procède donc comme pour IdInvite, et au résultat on obtient :
Mais l’attribut DateInscription est maintenant à éliminer de l’identifiant, puisqu’il n’a servi qu’à amorcer la pompe de l’identification relative. Dans la fenêtre « Multiple choice dialog », il suffit de faire passer DateInscription de gauche à droite (bouton « Remove »). Au résultat :

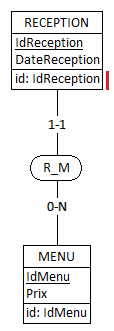

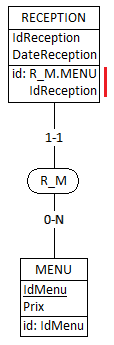

5) Mais si l’on revient à la remarque initiale : « je n'arrive pas à voir le lien entre invité - réception - menu », si maintenant on a dans INSCRIPTION les identifiants de RECEPTION et INVITE, il y manque l’identifiant de MENU. Une solution consiste à déclarer RECEPTION comme entité-type « faible » (dépendante) par rapport à MENU, et on identifie RECEPTION relativement à MENU, par un mécanisme analogue à ce qui précède.
Identifiant avant :
Identifiant après :

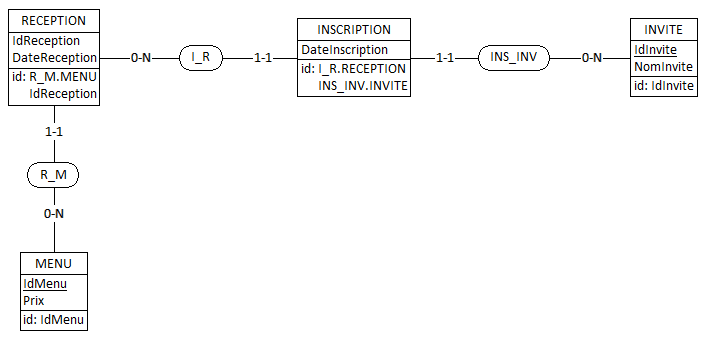

Au résultat des courses, même si visuellement ça n’est pas flagrant, par héritage on a dans INSCRIPTION le lien recherché entre INVITE, RECEPTION et MENU :

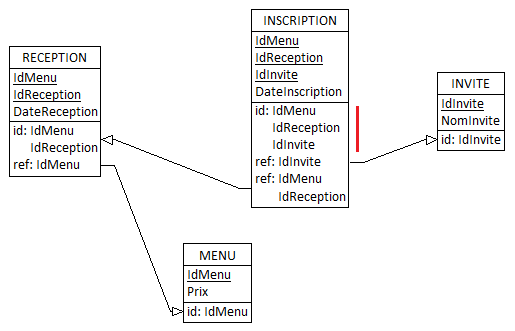

Pour s’en convaincre, il suffit de traduire le MCD en MLD (par Copy Product du MCD, puis « Transform » > « Relational Model », n’oubliez de sauvegarder au préalable...) :
D’où la traduction par DB-MAIN du MLD en SQL :
CREATE TABLE MENU ( IdMenu INT NOT NULL, Prix INT NOT NULL, CONSTRAINT ID_MENU PRIMARY KEY (IdMenu)); CREATE TABLE RECEPTION ( IdMenu INT NOT NULL, IdReception INT NOT NULL, DateReception DATE NOT NULL, CONSTRAINT ID_RECEPTION PRIMARY KEY (IdMenu, IdReception)); ALTER TABLE RECEPTION ADD CONSTRAINT FKR_M FOREIGN KEY (IdMenu) REFERENCES MENU (IdMenu); CREATE TABLE INVITE ( IdInvite INT NOT NULL, NomInvite VARCHAR(32) NOT NULL, CONSTRAINT ID_INVITE PRIMARY KEY (IdInvite)); CREATE TABLE INSCRIPTION ( IdMenu INT NOT NULL, IdReception INT NOT NULL, IdInvite INT NOT NULL, DateInscription DATE NOT NULL, CONSTRAINT ID_INSCRIPTION PRIMARY KEY (IdMenu, IdReception, IdInvite)); ALTER TABLE INSCRIPTION ADD CONSTRAINT FKI_R FOREIGN KEY (IdMenu, IdReception) REFERENCES RECEPTION (IdMenu, IdReception); ALTER TABLE INSCRIPTION ADD CONSTRAINT FKINS_INV FOREIGN KEY (IdInvite) REFERENCES INVITE (IdInvite);
La table INSCRIPTION a bien pour clé primaire le triplet {IdMenu, IdReception, IdInvite}.
On essaie de poursuivre demain...
Merci encore pour tes lumières.
Je m'y attelle et je reviendrais surement avec d'autres questions
Bonne journée
Bonjour à chaque jour suffit ça peine donc me revoila avec mon lot de questions
Par rapport aux tables contenant les id des plats et des menus.
Je me demandais si il ne serait pas préférable de ne garder qu'une seule table contenant l'idMenu et l'idPlat qui regrouperait les entrées ,dessert et plats??
Bonsoir shimomura,
Si l’on met tout dans le même plat (si je puis dire...), c'est-à-dire procéder à la réunion en une seule table MENU_PLAT des tables MENU_ENTREE, MENU_PLAT_PPAL, MENU_DESSERT, le contenu de cette table est le suivant :
MENU_PLAT
IdMenu IdPlat ------ ------ m01 p11 m01 p13 m02 p11 m02 p14 m03 p12 m03 p13 m04 p11 m04 p13 m04 p14 m01 p21 m01 p22 m01 p24 m02 p21 m02 p23 m03 p23 m03 p24 m04 p21 m04 p23 m04 p24 m01 p31 m01 p33 m02 p31 m02 p32 m02 p34 m03 p33 m03 p34 m04 p31 m04 p33 m04 p34
Mais, à l’occasion par exemple de la réception r01, rien n’empêche que Fernand ait une entrée en guise de plat principal et un plat principal en guise de dessert :
INSCRIPTION
Mais après tout, si c’est le choix de Fernand et si ça n’est pas impossible...IdReception IdInvite IdMenu IdEntree IdPlatPpal IdDessert ----------- -------- ------ -------- ---------- --------- r01 i01 m01 p13 p11 p24 r03 i01 m01 p11 p24 p31 r01 i02 m01 p13 p22 p31

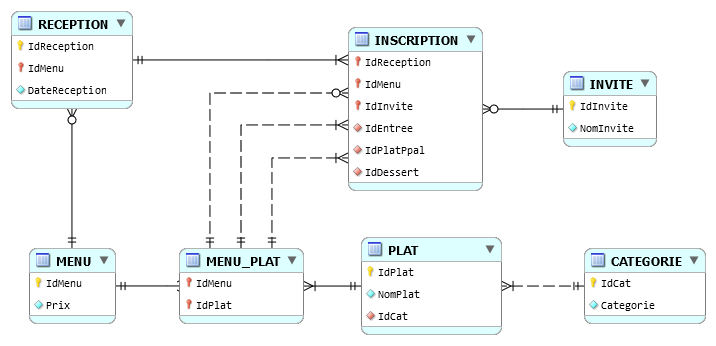

Diagramme MySQL Workbench correspondant :
Que disent les règles de gestion à ce sujet ?
En tout cas, n’hésitez pas à user du pouce vert pour tel ou tel message qui a pu vous apporter de l’aide...
En suivant ton raisonnement voici mon script de création des tables menu_dessert , menu_entree et menu_plat.....
Code : Sélectionner tout - Visualiser dans une fenêtre à part
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23CREATE TABLE menu_entree ( id_menu INT NOT NULL, id_plat INT NOT NULL, CONSTRAINT id_menu_entree PRIMARY KEY (id_menu, id_plat)); CREATE TABLE menu_plat ( id_menu INT NOT NULL, id_plat INT NOT NULL, CONSTRAINT id_menu_plat PRIMARY KEY (id_menu, id_plat)); CREATE TABLE menu_dessert ( id_menu INT NOT NULL, id_plat INT NOT NULL, CONSTRAINT id_menu_dessert PRIMARY KEY (id_menu, id_plat)); ALTER TABLE [dbo].[menu_dessert] ADD CONSTRAINT FKmenu_dessert FOREIGN KEY ([id_menu]) REFERENCES MENU ([id_menu]); ALTER TABLE [dbo].[menu_dessert] ADD CONSTRAINT FKdessert_plat FOREIGN KEY ([id_plat]) REFERENCES plat ([id_plat]);
Ainsi de suite pour mes autres tables ??
Dois-je garder la même structure pour ma table inscription ?
Et enfin, est-ce qu'il y a une FK entre les id des plats contenus dans la table inscription avec une autre table ???IdReception IdInvite IdMenu IdEntree IdPlatPpal IdDessert
Script SQL
Bonsoir shimomura,
Bien entendu, car le but de la manœuvre est justement de faire en sorte qu’une inscription I1 fasse exactement référence à une entrée E1 du menu M1 déterminé par la réservation R1 référencée par I1, ainsi qu’à un plat principal et un dessert de ce menu M1.
J’avais conclu ainsi le message #4 :
De sorte que cette table puisse faire référence :
Scénario 1 : Aux tables MENU_ENTREE, MENU_PLAT_PPAL, MENU_DESSERT, comme dans le cas du message #2 ;
Scénario 2 : A la table MENU_PLAT, comme dans le cas du message #7.
Pour ma part, le scénario 1 me paraît bien préférable, car dans le cas du scénario 2, comme je l’ai écrit dans le message #7, « rien n’empêche que Fernand ait une entrée en guise de plat principal et un plat principal en guise de dessert », ce qui ne peut pas se produire dans le cas du scénario 1.
Dans ces conditions, la table MENU_ENTREE ayant pour clé primaire la paire {IdMenu, IdPlat}, on dote la table INSCRIPTION d’une clé étrangère {IdMenu, IdEntree}, même principe en ce qui concerne les plats principaux et les desserts.
Script SQL :
CREATE TABLE CATEGORIE ( IdCat INT NOT NULL , Categorie VARCHAR(24) NOT NULL , CONSTRAINT CATEGORIE_PK PRIMARY KEY (IdCat) ) ; CREATE TABLE PLAT ( IdPlat INT NOT NULL , NomPlat VARCHAR(64) NOT NULL , IdCat INT NOT NULL , CONSTRAINT PLAT_PK PRIMARY KEY (IdPlat) , CONSTRAINT PLAT_CATEGORIE_FK FOREIGN KEY (IdCat) REFERENCES CATEGORIE (IdCat) ) ; CREATE TABLE MENU ( IdMenu INT NOT NULL , Prix INT NOT NULL , CONSTRAINT MENU_PK PRIMARY KEY (IdMenu) ) ; CREATE TABLE MENU_ENTREE ( IdMenu INT NOT NULL , IdPlat INT NOT NULL , CONSTRAINT MENU_ENTREE_PK PRIMARY KEY (IdMenu, IdPlat) , CONSTRAINT MENU_ENTREE_MENU_FK FOREIGN KEY (IdMenu) REFERENCES MENU (IdMenu) , CONSTRAINT MENU_ENTREE_PLAT_FK FOREIGN KEY (IdPlat) REFERENCES PLAT (IdPlat) ) ; CREATE TABLE MENU_PLAT_PPAL ( IdMenu INT NOT NULL , IdPlat INT NOT NULL , CONSTRAINT MENU_PLAT_PPAL_PK PRIMARY KEY (IdMenu, IdPlat) , CONSTRAINT MENU_PLAT_PPAL_MENU_FK FOREIGN KEY (IdMenu) REFERENCES MENU (IdMenu) , CONSTRAINT MENU_PLAT_PPAL_PLAT_FK FOREIGN KEY (IdPlat) REFERENCES PLAT (IdPlat) ) ; CREATE TABLE MENU_DESSERT ( IdMenu INT NOT NULL , IdPlat INT NOT NULL , CONSTRAINT MENU_DESSERT_PK PRIMARY KEY (IdMenu, IdPlat) , CONSTRAINT MENU_DESSERT_MENU_FK FOREIGN KEY (IdMenu) REFERENCES MENU (IdMenu) , CONSTRAINT MENU_DESSERT_PLAT_FK FOREIGN KEY (IdPlat) REFERENCES PLAT (IdPlat) ) ; CREATE TABLE RECEPTION ( IdMenu INT NOT NULL , IdReception INT NOT NULL , DateReception DATE NOT NULL , CONSTRAINT RECEPTION_PK PRIMARY KEY (IdMenu, IdReception) , CONSTRAINT RECEPTION_MENU_FK FOREIGN KEY (IdMenu) REFERENCES MENU (IdMenu) ) ; CREATE TABLE INVITE ( IdInvite INT NOT NULL , NomInvite VARCHAR(32) NOT NULL , CONSTRAINT INVITE_PK PRIMARY KEY (IdInvite) ) ; CREATE TABLE INSCRIPTION ( IdMenu INT NOT NULL , IdReception INT NOT NULL , IdInvite INT NOT NULL , IdEntree INT NOT NULL , IdPlatPpal INT NOT NULL , IdDessert INT NOT NULL , CONSTRAINT INSCRIPTION_PK PRIMARY KEY (IdMenu, IdReception, IdInvite) , CONSTRAINT INSCRIPTION_RECEPTION_FK FOREIGN KEY (IdMenu, IdReception) REFERENCES RECEPTION (IdMenu, IdReception) , CONSTRAINT INSCRIPTION_INVITE_FK FOREIGN KEY (IdInvite) REFERENCES INVITE (IdInvite) , CONSTRAINT INSCRIPTION_MENU_ENTREE_FK FOREIGN KEY (IdMenu, IdEntree) REFERENCES MENU_ENTREE (IdMenu, IdPlat) , CONSTRAINT INSCRIPTION_MENU_PLAT_PPAL_FK FOREIGN KEY (IdMenu, IdPlatPpal) REFERENCES MENU_PLAT_PPAL (IdMenu, IdPlat) , CONSTRAINT INSCRIPTION_MENU_DESSERT_FK FOREIGN KEY (IdMenu, IdDessert) REFERENCES MENU_DESSERT (IdMenu, IdPlat) ) ;
Un début de jeu d’essai :
INSERT INTO CATEGORIE (IdCat, Categorie) VALUES (1, 'entrée'), (2, 'plat principal'), (3, 'dessert') ; INSERT INTO PLAT (IdPlat, NomPlat, IdCat) VALUES (11, 'entrée 01', 1), (12, 'entrée 02', 1), (13, 'entrée 03', 1), (14, 'entrée 04', 1) , (21, 'plat principal 01', 2), (22, 'plat principal 02', 2), (23, 'plat principal', 2), (24, 'plat principal 04', 2) , (31, 'dessert 01', 3), (32, 'dessert 02', 3), (33, 'dessert 03', 3), (34, 'dessert 04', 3) ; INSERT INTO MENU (IdMenu, Prix) VALUES (1, 110), (2, 200), (3, 300), (4,420) ; INSERT INTO MENU_ENTREE (IdMenu, IdPlat) VALUES (1, 11), (1, 13) , (2, 11), (2, 14) , (3, 12), (3, 13) , (4, 11), (4, 13) , (4, 14) ; INSERT INTO MENU_PLAT_PPAL (IdMenu, IdPlat) VALUES (1, 21), (1, 22), (1, 24) , (2, 21), (2, 23) , (3, 23), (3, 24) , (4, 21), (4, 23) , (4, 24) ; INSERT INTO MENU_DESSERT (IdMenu, IdPlat) VALUES (1, 31), (1, 33) , (2, 31), (2, 32), (2, 34) , (3, 33), (3, 34) , (4, 31), (4, 33) , (4, 34) ; -- On a 3 réservations pour le menu 1, 4 réservations pour le menu 2, etc. : INSERT INTO RECEPTION (IdMenu, IdReception, DateReception) VALUES (1, 1, '2015-12-01'), (1, 2, '2015-12-01'), (1, 3, '2015-12-02') , (2, 1, '2015-12-02'), (2, 2, '2015-12-04'), (2, 3, '2015-12-04'), (2, 4, '2015-12-15') , (3, 1, '2015-12-01'), (3, 2, '2015-12-07'), (3, 3, '2015-12-12') , (4, 1, '2015-12-01'), (4, 2, '2015-12-01'), (4, 3, '2015-12-02'), (4, 4, '2015-12-03'), (4, 5, '2015-12-03') ; INSERT INTO INVITE (IdInvite, NomInvite) VALUES (1, 'Fernand'), (2, 'Raoul'), (3, 'Paul') ; -- Raoul s'inscrit pour la réservation <2, 3>, dans le menu 2 il choisit l'entrée 14, le plat ppal 21 et le dessert 32 : INSERT INTO INSCRIPTION (IdMenu, IdReception, IdInvite, IdEntree, IdPlatPpal, IdDessert) VALUES (2, 1, 1, 14, 21, 32) ;
N.B. En l’état, les tables PLAT et CATEGORIE n’ont pas de valeur ajoutée et pourraient disparaître.
