Discussion :

[probordelais]

Bon je sais pas si vous avez lu dans un autre post mais je viens de me mettre au directX en c#.
J'essaie de faire une chose basique: afficher un cube. Le problème c'est qu'il ne s'affiche pas et je bataille depuis plus de 2h. Voici le code (un peu long):

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
using System;
using System.Windows.Forms;
using System.Drawing;
using System.Runtime.InteropServices;

using Microsoft.DirectX;
using Microsoft.DirectX.Direct3D;

namespace VerticesTutorial
{
	public class Vertices : Form
	{
		// Our global variables for this project
		Device device = null; // Our rendering device
		VertexBuffer vertexBuffer = null;

		private const int numVerts = 36;
		//variable utilisé pour générer des nombres aléatoires
		//afin d'avoir des couleurs aléatoires
		private Random rnd = new Random();

		public Vertices()
		{
			// Set the initial size of our form
			this.ClientSize = new System.Drawing.Size(300,300);
			// And its caption
			this.Text = "Direct3D Tutorial 2 - Vertices";
		}

		public bool InitializeGraphics()
		{
			try
			{
				// Now let's setup our D3D stuff
				PresentParameters presentParams = new PresentParameters();
				presentParams.Windowed=true;
				presentParams.SwapEffect = SwapEffect.Discard;
				device = new Device(0, DeviceType.Hardware, this, CreateFlags.SoftwareVertexProcessing, presentParams);
				this.OnCreateDevice(device, null);
				return true;
			}
			catch (DirectXException)
			{
				return false;
			}
		}

		//mon vecteur personalisé
		#region CustomVertex
		const VertexFormats customVertexFormat = VertexFormats.Position | VertexFormats.Diffuse | VertexFormats.Texture1;
		private struct CustomVertex
		{
			public float X;
			public float Y;
			public float Z;
			public int color;
			public float tu;
			public float tv;
		}
		private CustomVertex CreateVertex(float x, float y, float z, float tu, float tv)
		{
			CustomVertex custVertex = new CustomVertex();
			custVertex.X = x; custVertex.Y = y; custVertex.Z = z;

			custVertex.color = (Color.FromArgb(rnd.Next(0,255),rnd.Next(0,255),rnd.Next(0,255),rnd.Next(0,255))).ToArgb();

			custVertex.tu = tu; custVertex.tv = tv;
			return custVertex;
		}
		#endregion

		public void OnCreateDevice(object sender, EventArgs e)
		{
			Device dev = (Device)sender;
			// Now Create the VB
			vertexBuffer = new VertexBuffer(typeof(CustomVertex), numVerts, dev, Usage.WriteOnly, customVertexFormat, Pool.Default);
			vertexBuffer.Created += new System.EventHandler(this.OnCreateVertexBuffer);
			this.OnCreateVertexBuffer(vertexBuffer, null);
		}
		public void OnCreateVertexBuffer(object sender, EventArgs e)
		{
			CustomVertex[] verts = new CustomVertex[numVerts];

			// 1st facet ---------------------------------------------------------
			//triangle 1
			verts[0] = CreateVertex(-50, -50, -50, 0, 0);
			verts[1] = CreateVertex(50, -50, -50, 1, 0);
			verts[2] = CreateVertex(-50, 50, -50, 0, 1);

			//triangle 2
			verts[3] = CreateVertex(-50, 50, -50, 0, 1);
			verts[4] = CreateVertex(50, -50, -50, 1, 0);
			verts[5] = CreateVertex(50, 50, -50, 1, 1);

			// 2nd facet ---------------------------------------------------------
			//triangle 1
			verts[6] = CreateVertex(50, -50, -50, 0, 0);
			verts[7] = CreateVertex(50, 50, -50, 1, 0);
			verts[8] = CreateVertex(50, -50, 50, 0, 1);

			//triangle 2
			verts[9] =  CreateVertex(50, -50, 50, 0, 1);
			verts[10] =  CreateVertex(50, 50, -50, 1, 0);
			verts[11] =  CreateVertex(50, 50, 50, 1, 1);

			// 3rd facet ---------------------------------------------------------
			//triangle 1
			verts[12] =  CreateVertex(-50, -50, -50, 0, 0);
			verts[13] =  CreateVertex(50, -50, -50, 1, 0);
			verts[14] =  CreateVertex(-50, -50, 50, 0, 1);

			//triangle 2
			verts[15] =  CreateVertex(-50, -50, 50, 0, 1);
			verts[16] =  CreateVertex(50, -50, -50, 1, 0);
			verts[17] =  CreateVertex(50, -50, 50, 1, 1);


			// 4th facet ---------------------------------------------------------
			//triangle 1
			verts[18] =  CreateVertex(-50, -50, -50, 0, 0);
			verts[19] =  CreateVertex(-50, 50, -50, 1, 0);
			verts[20] =  CreateVertex(-50, -50, 50, 0, 1);

			//triangle 2
			verts[21] =  CreateVertex(-50, -50, 50, 0, 1);
			verts[22] =  CreateVertex(-50, 50, -50, 1, 0);
			verts[23] =  CreateVertex(-50, 50, 50, 1, 1);

			// 5th facet ---------------------------------------------------------
			//triangle 1
			verts[24] =  CreateVertex(-50, -50, 50, 0, 0);
			verts[25] =  CreateVertex(50, -50, 50, 1, 0);
			verts[26] =  CreateVertex(-50, 50, 50, 0, 1);

			//triangle 2
			verts[27] =  CreateVertex(-50, 50, 50, 0, 1);
			verts[28] =  CreateVertex(50, -50, 50, 1, 0);
			verts[29] =  CreateVertex(50, 50, 50, 1, 1);

			// 6th facet ---------------------------------------------------------
			//triangle 1
			verts[30] =  CreateVertex(-50, 50, -50, 0, 0);
			verts[31] =  CreateVertex(50, 50, -50, 1, 0);
			verts[32] =  CreateVertex(-50, 50, 50, 0, 1);

			//triangle 2
			verts[33] =  CreateVertex(-50, 50, 50, 0, 1);
			verts[34] =  CreateVertex(50, 50, -50, 1, 0);
			verts[35] =  CreateVertex(50, 50, 50, 1, 1);

			VertexBuffer buf = (VertexBuffer)sender;
			GraphicsStream stm = buf.Lock(0, 0, 0);
			stm.Write(verts);
			buf.Unlock();
		}

		private void Render()
		{
			if (device == null)
				return;

			//Clear the backbuffer to a blue color (ARGB = 000000ff)
			device.Clear(ClearFlags.Target, System.Drawing.Color.Blue, 1.0f, 0);
			//Begin the scene
			device.BeginScene();

			device.SetStreamSource( 0, vertexBuffer, 0);
			device.VertexFormat = customVertexFormat;
			device.DrawPrimitives(PrimitiveType.TriangleList, 0, 12);
			//End the scene
			device.EndScene();
			device.Present();
		}
		protected override void OnPaint(System.Windows.Forms.PaintEventArgs e)
		{
			this.Render(); // Render on painting
		}
		protected override void OnKeyPress(System.Windows.Forms.KeyPressEventArgs e)
		{
			if ((int)(byte)e.KeyChar == (int)System.Windows.Forms.Keys.Escape)
				this.Close(); // Esc was pressed
		}

		/// <summary>
		/// The main entry point for the application.
		/// </summary>
		static void Main()
		{

			using (Vertices frm = new Vertices())
			{
				if (!frm.InitializeGraphics()) // Initialize Direct3D
				{
					MessageBox.Show("Could not initialize Direct3D.  This tutorial will exit.");
					return;
				}
				frm.Show();

				// While the form is still valid, render and process messages
				while(frm.Created)
				{
					frm.Render();
					Application.DoEvents();
				}
			}
		}

	}
}

Ca affiche que le fond bleu et je ne sais pas pourquoi le cube ne s'affiche pas!

[Laurent Gomila]

Salut

Essaye déjà tout ça :
http://jeux.developpez.com/faq/direc...LEMES_probleme

Et dis nous ce que ça donne.

Tu peux aussi t'inspirer des tutoriels :
http://funkydata.developpez.com/csharp/directx/

[probordelais]

J'avais déjà fait les tutos de funkydata. De plus, en débug, je n'est aucune erreur!
Je cherche .........

[funkydata]

Il n'y a aucune de matrice de projection, de vue ou de transformation dans ton code... il y a des fortes chances que le problème vienne de là

[probordelais]

Alors j'ai rajouté ça:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
protected void SetupMatrices()
		{
			float angle = Environment.TickCount / 500.0F;
			device.Transform.World = Matrix.RotationY(angle);
			device.Transform.View = Matrix.LookAtLH(new Vector3(0, 0.5F, -3),
				new Vector3(0, 0.5F, 0), new Vector3(0, 1, 0));
			device.Transform.Projection =
				Matrix.PerspectiveFovLH((float)Math.PI/4.0F, 1.0F, 1.0F, 5.0F);
		}

Et dans après mon BeginScene, j'appelle la fonction mais ça ne marche toujours pas. Ca m'énerve ......

[funkydata]

Et dans après mon BeginScene, j'appelle la fonction mais ça ne marche toujours pas. Ca m'énerve ......

Oui bon déjà petit conseil pour te faciliter la vie vue que n'a pas pas l'air trés à l'aise avec les transformations : Créé ton cube avec des positions pour tes vertices comprises entre -1 et 1.
Ensuite tes matrices ne sont pas du tout adaptées :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
device.Transform.World = Matrix.Translation(new Vector3(0,0,3));
device.Transform.View = Matrix.LookAtLH(new Vector3(0, 0, 0), new Vector3(0, 0, 1), new Vector3(0, 1, 0));
device.Transform.Projection = Matrix.PerspectiveFovLH(Geometry.DegreeToRadian(65.0f), 1.0F, 0.5f, 100.0f);

Voilà, si tu veux absolument garder les -50, 50 pour les positions de tes vertices alors modifie la matrice de transformation comme ceci :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

device.Transform.World = Matrix.Translation(new Vector3(0,0,100));

Je pense qu'avec ca tu devrais voir le cube

[probordelais]

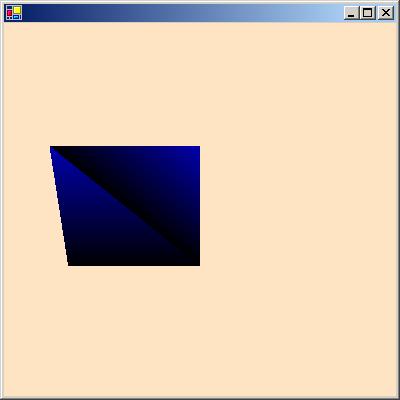

Bon là j'ai quelque chose mais ça ressemble à tout sauf à un cube

J'ai trouvé un bon tuto sur le net. Ils expliquent bien les matrices. Donc je me lance. C'est avec des triangles. Donc dès que je maitrise les triangles, je passe aux cubes ;-)

Sinon, le truc où j'en chie, c'est sur la position des vertices. J'ai trop de mal à m'imaginer le truc!

[funkydata]

Bon là j'ai quelque chose mais ça ressemble à tout sauf à un cube

J'ai trouvé un bon tuto sur le net. Ils expliquent bien les matrices. Donc je me lance. C'est avec des triangles. Donc dès que je maitrise les triangles, je passe aux cubes ;-)

Sinon, le truc où j'en chie, c'est sur la position des vertices. J'ai trop de mal à m'imaginer le truc!

Je viens de me rendre compte que tu n'initialises pas d'index buffer... c'est peut être pourquoi ton cube n'en est pas un
Pour les vertices j'avais mis un petit schèma sur mes tutos http://funkydata.developpez.com/csha...tx/primitives/

Le cube est ni plus ni moins que des triangles que tu lies entre eux. Décompose donc ton cube en prenant en compte le schèma des "triangle list" et tu devrais le visualiser un peu mieux

[probordelais]

Bon je vais encore faire mon boulet mais bon ... Je commence à comprendre les primitives. Donc j'essaie de construire mon cube triangle par triangle. Le truc c'est que je ne pige pas un truc. Quand je construis mon premier carré, il est séparé en 2 sur le milieu (normal vu qu'il s'agit de 2 triangles). Le truc c'est que j'aimerai faire disparaitre cette démarquation pour que l'on voit vraiment un carré et non 2 triangles.

Voici le code:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
 // Commentez cette ligne pour avoir 2 triangles
 //#define SINGLETRIANGLE


 // Commentez cette ligne pour utiliser le culling par défaut
 #define CULLNONE


 using System;
 using System.Drawing;
 using System.Collections;
 using System.ComponentModel;
 using System.Windows.Forms;
 using System.Data;


 using Microsoft.DirectX;
 using Microsoft.DirectX.Direct3D;


 namespace Craig.DirectX.Direct3D
 {
   public class Game : System.Windows.Forms.Form
   {
     private Device device;
     private VertexBuffer vertices;
	   private int i;


     static void Main()
     {
       Game app = new Game();


       app.Width = 400;
       app.Height = 400;


       app.InitializeGraphics();


       app.Show();


       while (app.Created)
       {
         app.Render();
         Application.DoEvents();
       }
     }




     protected bool InitializeGraphics()
     {
       PresentParameters pres = new PresentParameters();
       pres.Windowed = true;
       pres.SwapEffect = SwapEffect.Discard;


       device = new Device(0, DeviceType.Hardware, this,
         CreateFlags.SoftwareVertexProcessing, pres);


       vertices = CreateVertexBuffer(device);


 #if CULLNONE
       device.RenderState.CullMode = Cull.None;
 #endif


       device.VertexFormat = CustomVertex.PositionNormalColored.Format;


       return true;
     }



     protected void PopulateVertexBuffer(VertexBuffer vertices)
     {
		CustomVertex.PositionNormalColored[] verts =
		(CustomVertex.PositionNormalColored[]) vertices.Lock(0, 0);


		i = 0;
		//1er triangle
		verts[i++] = new CustomVertex.PositionNormalColored(
			0,     0, 0,
			0,     0, -1,
			Color.Red.ToArgb());
		verts[i++] = new CustomVertex.PositionNormalColored(
			-1, 0, 0,
			0,     0, -1,
			Color.Green.ToArgb());
		verts[i++] = new CustomVertex.PositionNormalColored(
			-1,  1, 0,
			0,     0, -1,
			Color.Blue.ToArgb());
		 //2e triangle <=> 1er carré
		verts[i++] = new CustomVertex.PositionNormalColored(
			-1,     1, 0,
			0,     0, -1,
			Color.Red.ToArgb());
		verts[i++] = new CustomVertex.PositionNormalColored(
			0,  1, 0,
			0,     0, -1,
			Color.Blue.ToArgb());
		verts[i++] = new CustomVertex.PositionNormalColored(
			0, 0, 0,
			0,     0, -1,
			Color.Green.ToArgb());
		 /*/3e triangle
		verts[i++] = new CustomVertex.PositionNormalColored(
			0,     1, 0,
			0,     0, 1,
			Color.Red.ToArgb());
		verts[i++] = new CustomVertex.PositionNormalColored(
			-1,  1, 0,
			0,     0, 1,
			Color.Blue.ToArgb());
		verts[i++] = new CustomVertex.PositionNormalColored(
			-1, 1, 1,
			0,     0, 1,
			Color.Green.ToArgb());
		 //4e triangle <=> 2e carré
		 verts[i++] = new CustomVertex.PositionNormalColored(
			 0,     1, 0,
			 0,     0, -1,
			 Color.Red.ToArgb());
		 verts[i++] = new CustomVertex.PositionNormalColored(
			 -1,  1, 0,
			 0,     0, -1,
			 Color.Blue.ToArgb());
		 verts[i++] = new CustomVertex.PositionNormalColored(
			 -1, 1, 1,
			 0,     0, -1,
			 Color.Green.ToArgb());*/


		vertices.Unlock();
     }


     protected VertexBuffer CreateVertexBuffer(Device device)
     {
       VertexBuffer buf = new VertexBuffer(
         typeof(CustomVertex.PositionNormalColored),
         6, // ******************ATTENTION!!!***********************
         device, 0,
         CustomVertex.PositionNormalColored.Format, Pool.Default);


       PopulateVertexBuffer(buf);


       return buf;
     }



     protected void SetupMatrices()
     {
       float angle = Environment.TickCount / 500.0F;
       //device.Transform.World = Matrix.RotationY(angle);
       device.Transform.View =
         Matrix.LookAtLH(new Vector3(0, 2F, -3),
           new Vector3(0, 0.5F, 0), new Vector3(0, 1, 0));
       device.Transform.Projection =
         Matrix.PerspectiveFovLH((float)Math.PI/4.0F,
   1.0F, 1.0F, 10.0F);
     }


     protected void SetupLights()
     {
       device.Lights[0].Diffuse = Color.Blue;
       device.Lights[0].Type = LightType.Directional;
       device.Lights[0].Direction = new Vector3(-3, -1, 3);


       device.Lights[0].Update();


       device.Lights[0].Enabled = true;


       device.RenderState.Ambient = Color.FromArgb(0x40, 0x40, 0x40);
     }


     protected void Render()
     {
       device.Clear(ClearFlags.Target, Color.Bisque, 1.0F, 0);
       device.BeginScene();
       SetupMatrices();
       SetupLights();


       device.SetStreamSource(0, vertices, 0);

	   device.DrawPrimitives(PrimitiveType.TriangleList, 0, 2);


       device.EndScene();
       device.Present();
     }


   }
 }

[Laurent Gomila]

Il suffit de donner la même couleur aux deux sommets qui partagent une même position.

[probordelais]

Génial merci laurent

Sinon je reviens à la charge avec mon cube!! Je commence à comprendre les matrices, la gestion de la caméra mais je bloque sur les lumières et les vecteurs normaux!!!

Lorsque je fais tourner mon cube, c'est pas du tout réaliste la lumière!!! Plutot que vous décrire comment ça fait, je vous envoi le rar de mon projet. Si quelqu'un pouvait jeter un coup d'oeil rapide ça m'aiderait bcp!

[probordelais]

Bon ça y est, je commence à comprendre les lumières. Maintenant, je veux faire tourner mon cube grace à la souris.
J'ai écrit ça:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
private void Game_MouseDown(object sender, MouseEventArgs e)
       {
           mouseX = e.X;
           mouseY = e.Y;
       }

       private void Game_MouseMove(object sender, MouseEventArgs e)
       {
           if (e.Button == MouseButtons.Left)
           {
               RotationMatrices((float)(e.X - mouseX) / 100.0f, (float)(e.Y - mouseY) / 100.0f, 0);


               mouseX = e.X;
               mouseY = e.Y;
           }
       }

Le truc, c'est que si je mets un point d'arret n'importe où, ben il ne s'arrete pas donc il ne passe pas dans les fonctions et mon cube ne tourne pas. Quelqu'un à une idée?

[probordelais]

Personne n'a une idée???

[funkydata]

Le truc, c'est que si je mets un point d'arret n'importe où, ben il ne s'arrete pas donc il ne passe pas dans les fonctions et mon cube ne tourne pas. Quelqu'un à une idée?

Ben si il ne passe jamais dans tes fonctions c'est déjà à la base que ton problème ne se trouve pas dans celle-ci. Il est donc difficile d'avoir une idée vu que c'est la partie de ton code que tu nous donnes. Il faudrait voir ce qui se passe plus haut (lors de l'initialisation des évènements par exemple).

[probordelais]

Voili voulou:
Je balance tout!

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
 // Commentez cette ligne pour avoir 2 triangles
 //#define SINGLETRIANGLE


 // Commentez cette ligne pour utiliser le culling par défaut
 #define CULLNONE


 using System;
 using System.Drawing;
 using System.Collections;
 using System.ComponentModel;
 using System.Windows.Forms;
 using System.Data;


 using Microsoft.DirectX;
 using Microsoft.DirectX.Direct3D;
using test_perso;


 namespace Craig.DirectX.Direct3D
 {
   public class Game : System.Windows.Forms.Form
   {
     private Device device;
     private VertexBuffer vertices;
       private int i;
       float angle = 0;
       float mouseX, mouseY;
       private Panel fenetre;


     static void Main()
     {
       Game app = new Game();


       app.Width = 400;
       app.Height = 400;


       app.InitializeGraphics();


       app.Show();


       while (app.Created)
       {
         app.Render();
         Application.DoEvents();
       }
     }




     protected bool InitializeGraphics()
     {
       PresentParameters pres = new PresentParameters();
       pres.Windowed = true;
       pres.SwapEffect = SwapEffect.Discard;

         // Demande à Direct3D de créer un z-buffer pour nous
         pres.EnableAutoDepthStencil = true;
         pres.AutoDepthStencilFormat = DepthFormat.D16;

       device = new Device(0, DeviceType.Hardware, this,
         CreateFlags.SoftwareVertexProcessing, pres);


       vertices = CreateVertexBuffer(device);


 #if CULLNONE
       device.RenderState.CullMode = Cull.None;
 #endif


       device.VertexFormat = CustomVertex.PositionNormal.Format;

       Camera camera = new Camera(device);


       return true;
     }


       #region création du cube
     protected void PopulateVertexBuffer(VertexBuffer vertices)
     {
        CustomVertex.PositionNormal[] verts =
        (CustomVertex.PositionNormal[]) vertices.Lock(0, 0);


        i = 0;
        //1er triangle <=> 1er carré (devant)
        verts[i++] = new CustomVertex.PositionNormal(
	        1,     -1, -1,
	        0,     0, 1);
        verts[i++] = new CustomVertex.PositionNormal(
	        -1, -1, -1,
	        0,     0, 1);
        verts[i++] = new CustomVertex.PositionNormal(
	        -1,  1, -1,
	        0,     0, 1);
         //2e triangle
        verts[i++] = new CustomVertex.PositionNormal(
	        -1,     1, -1,
	        0,     0, 1);
        verts[i++] = new CustomVertex.PositionNormal(
	        1,  1, -1,
	        0,     0, 1);
        verts[i++] = new CustomVertex.PositionNormal(
	        1, -1, -1,
	        0,     0, 1);
         //*****fin 1er carré*****
        //3e triangle <=> 2e carré (dessus)
        verts[i++] = new CustomVertex.PositionNormal(
	        1,     1, -1,
	        0,     -1, 0);
        verts[i++] = new CustomVertex.PositionNormal(
	        -1,  1, -1,
	        0,     -1, 0);
        verts[i++] = new CustomVertex.PositionNormal(
	        -1, 1, 1,
	        0,     -1, 0);
         //4e triangle
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,     1, 1,
	         0,     -1, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1,  1, 1,
	         0,     -1, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1, 1, -1,
	         0,     -1, 0);
         //*****fin 2e carré*****
         //5e triangle <=> 3e carré (droite)
         verts[i++] = new CustomVertex.PositionNormal(
	         1,     1, 1,
	         -1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1,  1, -1,
	         -1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1, -1, 1,
	         -1,     0, 0);
         //6e triangle
         verts[i++] = new CustomVertex.PositionNormal(
	         1,     -1, 1,
	         -1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1,  -1, -1,
	         -1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1, 1, -1,
	         -1,     0, 0);
	         //*****fin 3e carré*****
         //7e triangle <=> 4e carré (derrière)
         verts[i++] = new CustomVertex.PositionNormal(
	         1,     -1, 1,
	         0,     0, -1);
         verts[i++] = new CustomVertex.PositionNormal(
	         1,  1, 1,
	         0,     0, -1);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1, 1, 1,
	         0,     0, -1);
         //8e triangle
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,     1, 1,
	         0,     0, -1);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,  -1, 1,
	         0,     0, -1);
         verts[i++] = new CustomVertex.PositionNormal(
	         1, -1, 1,
	         0,     0, -1);
	         //*****fin 4e carré*****
         //9e triangle <=> 5e carré (gauche)
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,     -1, 1,
	         1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,  -1, -1,
	         1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1, 1, -1,
	         1,     0, 0);
         //10e triangle
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,     1, -1,
	         1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,  1, 1,
	         1,     0, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1, -1, 1,
	         1,     0, 0);
	         //*****fin 5e carré*****
         //11e triangle <=> 5e carré (dessous)
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,     -1, 1,
	         0,     1, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1,  -1, 1,
	         0,     1, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         1, -1, -1,
	         0,     1, 0);
         //12e triangle
         verts[i++] = new CustomVertex.PositionNormal(
	         1,     -1, -1,
	         0,     1, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1,  -1, -1,
	         0,     1, 0);
         verts[i++] = new CustomVertex.PositionNormal(
	         -1, -1, 1,
	         0,     1, 0);
         //*****fin 6e carré*****

        vertices.Unlock();
     }
       #endregion


     protected VertexBuffer CreateVertexBuffer(Device device)
     {
       VertexBuffer buf = new VertexBuffer(
         typeof(CustomVertex.PositionNormal),
         36, // ******************ATTENTION!!!***********************
         device, 0,
         CustomVertex.PositionNormal.Format, Pool.Default);

       PopulateVertexBuffer(buf);

       return buf;
     }



     protected void SetupMatrices()
     {
       angle = Environment.TickCount / 500.0F;
       device.Transform.World = Matrix.RotationX(angle);
         //device.Transform.World = Matrix.RotationAxis(new Vector3(1,1,0),angle);
     }


       //ces fonctions furent prise du livre Beginning .Net Game Programming
       #region Aide à la rotation, translation et agrandissement
       public void RotationMatrices(float x, float y, float z)
       {
           device.Transform.World = Matrix.Multiply(device.Transform.World, Matrix.RotationX((float)(x * Math.PI / 180)));
           device.Transform.World = Matrix.Multiply(device.Transform.World, Matrix.RotationY((float)(y * Math.PI / 180)));
           device.Transform.World = Matrix.Multiply(device.Transform.World, Matrix.RotationZ((float)(z * Math.PI / 180)));
       }

       public void TranslationMatrices(float x, float y, float z)
       {
           device.Transform.World = Matrix.Multiply(device.Transform.World, Matrix.Translation(x, y, z));
       }

       public void ScaleMatrices(float x, float y, float z)
       {
           device.Transform.World = Matrix.Multiply(device.Transform.World, Matrix.Scaling(x / 100, y / 100, z / 100));
       }
       #endregion


       protected void SetupLights()
       {
           device.RenderState.Lighting = true;


           device.Lights[0].Diffuse = Color.White;
           device.Lights[0].Specular = Color.White;
           device.Lights[0].Type = LightType.Directional;
           device.Lights[0].Direction = new Vector3(2, 2, -3);
           device.Lights[0].Update();
           device.Lights[0].Enabled = true;


           device.RenderState.Ambient = Color.FromArgb(0x40, 0x40, 0x40);
       }

   protected void SetupMaterials()
   {
       Material mat = new Material();


       // Configure les propriétés du matériau


       // L'objet lui meme sera bleu
       mat.Diffuse = Color.BlueViolet;


       // Nous voulons qu'il ait l'air un peu terne, donc peut être un reflet large et gris.
       mat.Specular = Color.Gray;
       mat.SpecularSharpness = 15.0F;


       device.Material = mat;


       // Très important, sans cela, il n'y a pas de spécularité
       device.RenderState.SpecularEnable = true;
   }


     protected void Render()
     {
       // Efface le z-buffer également. Important !
     device.Clear(ClearFlags.Target | ClearFlags.ZBuffer, Color.Bisque, 1.0F, 0);
       device.BeginScene();

       SetupMatrices();
       SetupLights();
       SetupMaterials();


       device.SetStreamSource(0, vertices, 0);

       device.DrawPrimitives(PrimitiveType.TriangleList, 0, 12);


       device.EndScene();
       device.Present();
     }

       private void InitializeComponent()
       {
           this.fenetre = new System.Windows.Forms.Panel();
           this.SuspendLayout();
           //
           // fenetre
           //
           this.fenetre.Location = new System.Drawing.Point(1, 3);
           this.fenetre.Name = "fenetre";
           this.fenetre.Size = new System.Drawing.Size(290, 272);
           this.fenetre.TabIndex = 0;
           //
           // Game
           //
           this.ClientSize = new System.Drawing.Size(292, 273);
           this.Controls.Add(this.fenetre);
           this.Name = "Game";
           this.MouseMove += new System.Windows.Forms.MouseEventHandler(this.Game_MouseMove);
           this.MouseDown += new System.Windows.Forms.MouseEventHandler(this.Game_MouseDown);
           this.ResumeLayout(false);

       }

       private void Game_MouseDown(object sender, MouseEventArgs e)
       {
           mouseX = e.X;
           mouseY = e.Y;
       }

       private void Game_MouseMove(object sender, MouseEventArgs e)
       {
           if (e.Button == MouseButtons.Left)
           {
               RotationMatrices((float)(e.X - mouseX) / 100.0f, (float)(e.Y - mouseY) / 100.0f, 0);


               mouseX = e.X;
               mouseY = e.Y;
           }
       }

   }
 }

[probordelais]

J'ai une autre question (bien que la précédente concernant la souris soit toujours d'actualité )

Bon mon but est donc de transformer un plan (maison) 2D en 3D. Pour les murs, je vais utiliser des cubes applatis et long. Comment faire pour tracer plusieurs murs. Car pour l'instant, j'arrive a en placer qu'un seul!

[Albenejean]

La fonction DrawPrimitive te demande de définir un point de départ dans le vertex buffer et un nombre de primitive à afficher. Ton vertexbuffer peut donc contenir les points de plusieurs formes 3D ( par exemple de 0 à 7 :un cube, de 8 à 15 un deuxieme cube) Puis : DrawPrimitive(..., 0, 12) un cube, et DrawPrimitive(..., 8, 12) un autre cube.

[probordelais]

Merci, c'est bien ce qu'il me semblait!

Et personne n'a une solution pour la souris?

[funkydata]

Pour la souris je vois pas trop ce qui cloche Bon ceci dit je peux pas tester ton code avant ce soir.
Ceci dit je doute que cela ai un rapport quelconque avec DirectX. Je pencherais plutôt vers un problème de conception au niveau de ton application c#... à vérifier.

[probordelais]

Tu as pu testé alors?

Je vois pas ce qui peut clocher car je n'ai rien mis dans mon appli. J'ai juste la form de base donc je vois pas d'où ça peut venir ...

EDIT: c'est bon j'ai trouvé. En fait, je passais jamais dans la méthode qui initialize l'évènement souris. Le problème est reglé. A tte pour d'autres questions lol
