Problèmes de dessin de ligne dans une JFrame .

**Pragmateek** · 09/03/2008, 19h30

Bonjour,

plusieurs soucis avec l'utilisation des APIs Java de dessin 2D :
- Le premier avec java.awt.Graphics.drawline :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
class Test
{
        private static void f()
        {
                javax.swing.JFrame jf = new javax.swing.JFrame()
                {
                        public void paint(java.awt.Graphics g)
                        {
                                g.setColor(java.awt.Color.blue);
                                g.drawLine(1,1,499,499);
                        }
                };

                jf.setSize(500,500);
                jf.setDefaultCloseOperation(javax.swing.JFrame.EXIT_ON_CLOSE);
                jf.setVisible(true);
        }

        public static void main(String[] args)
        {
                javax.swing.SwingUtilities.invokeLater(
                        new Runnable()
                        {
                                public void run()
                                {
                                        f();
                                }
                        }
                );
        }
}

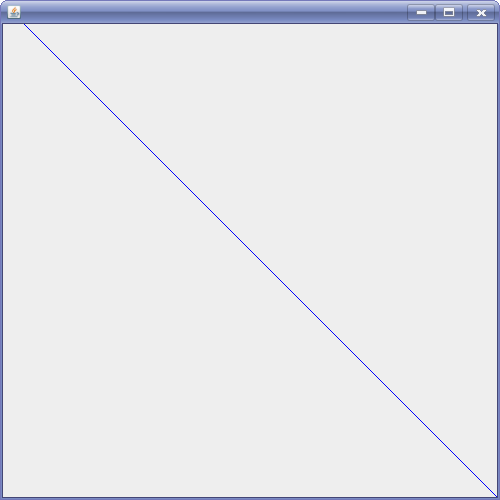

La ligne est affichée mais décalée sur la droite (voir la miniature attachée) .

Donc :
1) Pourquoi ce décalage ?

- Le deuxième problème avec java.awt.Graphics2D.draw :
C'est le même code qu'avant sauf pour la méthode "paint" :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
public void paint(java.awt.Graphics2D g)
{
             g.setPaint(java.awt.Color.blue);
             g.draw(new java.awt.geom.Line2D.Double(1,1,499,499));
}

Là la ligne ne s'affiche même plus .

2) Pourquoi la ligne ne s'affiche pas ?

3) Quel composant utiliser pour dessiner des droites, et plus généralement pour faire des graphiques en 2D ?

Merci .

**Amine_sas** · 09/03/2008, 20h22

Salut,
Essaye de dessiner sur un JPanel au lieu de le faire directement sur la fenêtre (JFrame). Voici un exemple:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14


class MyPanel extends JPanel{


public void piantComponent(Graphics g){
      super.paintComponent(g);
      Graphics2D g2D = ( Graphics2D ) g;
       // instructions de dessin
      ......

}

}

Pour ajouter le panel à la fenetre:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
JPanel panel = new MyPanel();
frame.getContentPane().add(panel);

**Pragmateek** · 09/03/2008, 21h34

Merci de ta réponse .

Avec un JPanel l'origine se trouve bien en haut à gauche et toutes les lignes sont bien affichées .

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
class Test
{
        private static void f()
        {
                javax.swing.JFrame jf = new javax.swing.JFrame();

                jf.setSize(500,500);
                jf.setDefaultCloseOperation(javax.swing.JFrame.EXIT_ON_CLOSE);

                javax.swing.JPanel jp = new javax.swing.JPanel()
                {
                        public void paintComponent(java.awt.Graphics g)
                        {
                                super.paintComponent(g);
                                java.awt.Graphics2D g2 = (java.awt.Graphics2D)g;
                                g2.setPaint(java.awt.Color.blue);
                                g2.draw(new java.awt.geom.Line2D.Double(0,0,499,499));
                                g2.draw(new java.awt.geom.Line2D.Double(499,0,499,499));
                        }
                };

                jf.getContentPane().add(jp);

                jf.setVisible(true);
        }

        public static void main(String[] args)
        {
                javax.swing.SwingUtilities.invokeLater(
                        new Runnable()
                        {
                                public void run()
                                {
                                        f();
                                }
                        }
                );
        }
}

En revanche la fenêtre initiale est plus petite que le JPanel, ce qui est normal à cause de la barre de titre et des bordures .

Est-il possible de faire en sorte que la taille de la JFrame s'adapte à celle du JPanel ?

**eclesia** · 09/03/2008, 21h46

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

frame.pack();

le pack redimensionne au dimension preféré des composants.

**Pragmateek** · 09/03/2008, 23h35

Oui à priori ça devrait fonctionner mais avec ce code :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
class Test
{
        private static void f()
        {
                javax.swing.JFrame jf = new javax.swing.JFrame();

                jf.setDefaultCloseOperation(javax.swing.JFrame.EXIT_ON_CLOSE);

                javax.swing.JPanel jp = new javax.swing.JPanel()
                {
                        public void paintComponent(java.awt.Graphics g)
                        {
                                super.paintComponent(g);
                                System.out.println("paintComponent");
                                java.awt.Graphics2D g2 = (java.awt.Graphics2D)g;
                                g2.setPaint(java.awt.Color.blue);
                                g2.draw(new java.awt.geom.Line2D.Double(0,0,499,499));
                                g2.draw(new java.awt.geom.Line2D.Double(499,0,499,499));
                        }
                };

                jp.setSize(500, 500);

                jf.getContentPane().add(jp);

                jf.pack();
                jf.setVisible(true);
        }

        public static void main(String[] args)
        {
                javax.swing.SwingUtilities.invokeLater(
                        new Runnable()
                        {
                                public void run()
                                {
                                        f();
                                }
                        }
                );
        }
}

la JFrame se retrouve avec une taille de 0x0 .

Sinon est-il possible de "dessiner" les droites une fois puis laisser le composant les mettre à jour seul, sans avoir besoin de surcharger la méthode "paintComponent" ?

Merci .

**bouye** · 10/03/2008, 04h24

la JFrame se retrouve avec une taille de 0x0

Normal tu dois donner une taille preferree (setPreferredSize()) ou minimale (setMinimumSize()) a ton panel.

Sinon est-il possible de "dessiner" les droites une fois puis laisser le composant les mettre à jour seul, sans avoir besoin de surcharger la méthode "paintComponent" ?

Non, ceci est la methode correcte pour faire un rendu en Swing (tout comme la surcharge de paint() est la methode correcte pour un rendu en AWT). Tu peux cependant faire si tu veux un rendu offscreen ; c'est a dire peindre tes lignes dans une BufferedImage qui sera elle-meme peinte a l'ecran. Mais dans ce cas tu devras quand meme surcharger paintComponent() pour dessiner cette meme image a l'ecran. Cette methode utilise plus de memoire (cf l'image) mais la composition de l'image a l'ecran est plus rapide que le dessin des lignes separees donc c'est une bonne solution quand tu as enornement d'informations vectorielles a l'ecran. Et dans ce cas effectivement, tu dessines tes lignes un nombre minimal de fois (il est cependant conseille de les redessiner quand ton panel change de taille).

La meilleures methodes consiste a modifier ta classe pour accepter le rendu des lignes sur un Graphics quelconque en fonction d'un flag.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
public class MyRenderPanel extends JComponent {
  public static final String RENDER_METHOD_PROPERTY = "RenderMethod";

  public enum RenderMethod {
    ACTIVE, OFFSCREEN
  }

  private RenderMethod renderMethod = RenderMethod.ACTIVE;

  private BufferedImage image = null;

  /** Getter.
  * @see #setRenderMethod
  */
  public RenderMethod getRenderMethod() {
    return renderMethod;
  }

  /** Setter.
  * @see #getRenderMethod
  */
  public void setRenderMethod(RenderMethod value) {
    if (value == null) {
      value = RenderMethod.ACTIVE
    }
    RenderMethod oldValue = renderMethod;
    renderMethod  = value;
    firePropertyChange(RENDER_METHOD_PROPERTY, oldValue, value);
    if (value == RenderMethod.ACTIVE) {
      image = null;
    }
    repaint();
  }

[...]

 /** Dessin personnalise.
  * @param graphics Surface de dessin independante de la sortir.
  * @param width Largeur de la surface de dessin.
  * @param height Hauteur de la surface de dessin.
  */
 private void renderDrawing(Graphics2D graphics, double width, double height) {
  [...]
  }

  /** {@inheritDoc}
   */
  @Override protected void paintComponent(Graphics graphics) {
    // Peinture par defaut du composant.
    super.paintComponent(graphics);
    // Calcul de la taille de la surface de dessin independament du Border du composant.
    Dimension size = getSize();
    Insets insets = getInsets();
    int width = size.width - (insets.left + insets.right);
    int height = size.height - (insets.top + insets.bottom);
    //Rendu.
    RenderMethod renderMethod = getRenderMethod();
    switch (renderMethod) {
      // Rendu dans une image.
      case OFFSCREEN: {
        // L'image est reinitialisee si la taille du composant a change.
        if ((image == null) || (width != image.getWidth() || (height != image.getHeight())) {
          // Taille d'image non-valide.
          if ((width <= 0) || (height <= 0)) {
            return;
          }
          image = new BufferedImage(width, height, BufferedImage.TYPE_INT_ARGB);
          Graphics2D g2d = image.createGraphics();
          try {
            renderDrawing(g2d, width, height);
          }
          finally {
            g2d.dispose();
          }
        }
        g.drawImage(image, 0, 0, null);
      }
      break;
      // Dessin direct a l'ecran.
      case ACTIVE:
      default: {
        Graphics2D g2d = (Graphics2D)graphics.create(insets.left, insets.top, width, height);
        try {
          renderDrawing(g2d, width, height);
        }
        finally {
          g2d.dispose();
        }
    }
  }
}

**Pragmateek** · 24/03/2008, 16h11

En effet ce code fonctionne correctement :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
class Test
{
        private static void f()
        {
                javax.swing.JFrame jf = new javax.swing.JFrame();

                jf.setDefaultCloseOperation(javax.swing.JFrame.EXIT_ON_CLOSE);

                javax.swing.JPanel jp = new javax.swing.JPanel()
                {
                        public void paintComponent(java.awt.Graphics g)
                        {
                                super.paintComponent(g);
                                System.out.println("paintComponent");
                                java.awt.Graphics2D g2 = (java.awt.Graphics2D)g;
                                g2.setPaint(java.awt.Color.blue);
                                g2.draw(new java.awt.geom.Line2D.Double(0,0,499,499));
                                g2.draw(new java.awt.geom.Line2D.Double(499,0,499,499));
                        }
                };

                jp.setPreferredSize(new java.awt.Dimension(500, 500));

                jf.getContentPane().add(jp);

                jf.pack();
                jf.setVisible(true);
        }

        public static void main(String[] args)
        {
                javax.swing.SwingUtilities.invokeLater(
                        new Runnable()
                        {
                                public void run()
                                {
                                        f();
                                }
                        }
                );
        }
}

Merci à tous de vos réponses.
