Comment créer une table avec clé primaire

**tavarlindar** · 30/07/2010, 00h30

Bonjour,

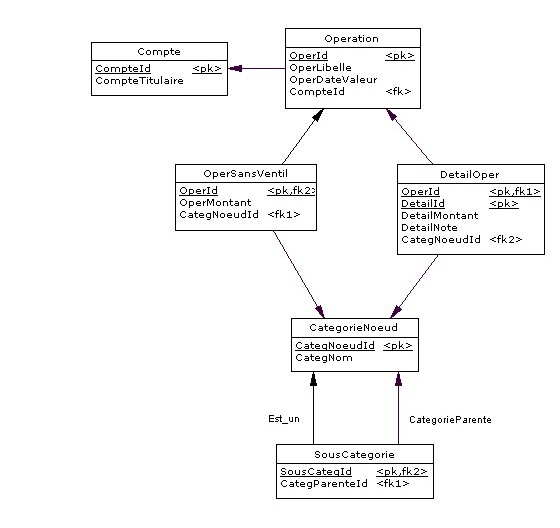

Comment créer sous Mysql les 3 tables issues du MCD et MLD ci-dessous ?

Je bloque sur la création des tables operation, mais surtout OperationSansVentil et DetailOper. Je bloque sur la création des clés primaires.

question qui fait suite à un sujet plus large : sujet sur la Spécialisation, réflexivité et vues

Par avance merci,

Bien à vous Tavar

**ced** · 30/07/2010, 11h24

Bonjour,

Peux-tu nous montrer ton script de création des tables et le message d'erreur associé ?
Sinon, tout est décrit dans la documentation de MySQL : http://dev.mysql.com/doc/refman/5.0/...ate-table.html

ced

**tavarlindar** · 08/08/2010, 16h24

Bonjour,

Voici ce que je souhaite mettre en place :

Voici ci-après ce que j'ai fait pour le moment.
Précisions sur le renommage des tables :
Compte-> compte_bancaire
Operation-> t_operation
OperSansVentil->operation_sans_ventillation
DetailOper->t_detail_operation
CategorieNoeud->categorie
SousCategorie->sous_categorie

J'ai pour habitude (bonne ou mauvaise ) de nommer id_XYZ la clé primaire de la table XYZ. Lorsque cette clé est utilisé dans une autre table (clé étrangère) je nomme le champ XYZ_id.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85

CREATE TABLE `compte_bancaire` (
  `id_cb` tinyint(3) unsigned NOT NULL auto_increment,
  `nom_complet_cb` varchar(150) NOT NULL default '',
  `nom_abrege_cb` varchar(20) NOT NULL default '',
  `solde_initial_cb` decimal(10,2) NOT NULL default '0.00',
  `device_cb` tinyint(1) NOT NULL default '0',
  `swift_code` varchar(20) NOT NULL default '',
  `iban` varchar(50) NOT NULL default '',
  `aba` varchar(9) NOT NULL default '',
  `numero_compte` varchar(15) NOT NULL default '',
  `rib` varchar(50) NOT NULL default '',
  `booking_affichage` enum('Y','N') NOT NULL default 'N',
  `banque_id` tinyint(2) unsigned NOT NULL default '0',
  PRIMARY KEY  (`id_cb`),
  KEY `device_cb` (`device_cb`)
) ENGINE=InnoDB AUTO_INCREMENT=14 DEFAULT CHARSET=utf8 AUTO_INCREMENT=14 ;

--
-- Structure de la table `t_operation`
--

CREATE TABLE `t_operation` (
  `id_operation` int(11) unsigned NOT NULL auto_increment,
  `OperLibelle` varchar(50) NOT NULL,
  `OperationDateValeur` date NOT NULL,
  `cb_id` tinyint(3) unsigned NOT NULL,
  PRIMARY KEY  (`id_operation`),
  KEY `cb_id` (`cb_id`)
) ENGINE=InnoDB AUTO_INCREMENT=4 DEFAULT CHARSET=utf8 AUTO_INCREMENT=4 ;

--
-- Contraintes pour les tables exportées
--

--
-- Contraintes pour la table `t_operation`
--
ALTER TABLE `t_operation`
  ADD CONSTRAINT `t_operation_ibfk_1` FOREIGN KEY (`cb_id`) REFERENCES `compte_bancaire` (`id_cb`) ON DELETE CASCADE ON UPDATE CASCADE;


--
-- Structure de la table `operation_sans_ventillation`
--

CREATE TABLE `operation_sans_ventillation` (
  `id_operation` int(11) unsigned NOT NULL,
  `operation_montant` decimal(10,2) NOT NULL,
  `categorie_id` smallint(5) unsigned NOT NULL,
  KEY `categorie_id` (`categorie_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
--
-- Structure de la table `t_detail_operation`
--

CREATE TABLE `t_detail_operation` (
  `id_detail_operation` int(11) unsigned NOT NULL,
  `operation_id` int(10) unsigned NOT NULL,
  `do_montant` decimal(10,2) NOT NULL,
  `do_note` varchar(100) NOT NULL,
  `categorie_id` smallint(5) unsigned NOT NULL,
  PRIMARY KEY  (`id_detail_operation`),
  KEY `operation_id` (`operation_id`,`categorie_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

--
-- Structure de la table `categorie`
--

CREATE TABLE `categorie` (
  `id_categorie` smallint(6) NOT NULL,
  `nom_categorie` varchar(100) NOT NULL,
  PRIMARY KEY  (`id_categorie`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;


--
-- Structure de la table `sous_categorie`
--

CREATE TABLE `sous_categorie` (
  `id_sous_categorie` smallint(6) NOT NULL,
  `categorie_id` smallint(6) NOT NULL
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

Je bloque parce que le mld ne m'est pas familié et je n'ai pas (encore!) l'habitude de définir les clés étrangères sous Mysql.

Donc si vous pouviez m'aider, ce serait très sympa.

**CinePhil** · 16/08/2010, 23h39

Après un examen rapide, il me semble que tes tables sont correctement déclarées. Il manque les clés étrangères et tu as très bien su en déclarer une donc il suffit de faire pareil.

Tu n'es pas loin de la solution.

**tavarlindar** · 18/08/2010, 09h20

Bonjour,
Je fais un blocage sur ce schéma !
Je n'arrive pas à créer correctement la table "Operation_sans_ventilation".

Si je comprends bien, cette table a une clé primaire "OperId" (que j'appelle id_operation) qui est en même temps une clé étrangère qui fait référence à la clé primaire de la table "operation" (t_operation sur ma base).
Pour ce faire, j'ai créé tous les tables en innoDB. Afin de pouvoir créer des relations, je fais attention à créer les champs clé primaire et clé étrangère de la même manière. En suite, j'indexe les champs servant de clé primaire. Ok.

Malheureusement, j'ai du louper une étape concernant la Table Operation_sans_ventillation. Si a priori le système a accepter la clé primaire sur id_operation et le fait que cette clé est aussi une clé étrangère, je n'arrive pas à définir categorie_id comme étant une clé étrangère (relative à id_categorie - clé primaire de la table categorie (categorieNoeud sur le schema). J'utilise phpmyadmin (relation).

Le système me dit :Aucune clef n'est définie ! (categorie_id)

voilà où j'en suis :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

--
-- Structure de la table `operation_sans_ventillation`
--

CREATE TABLE `operation_sans_ventillation` (
  `id_operation` int(11) unsigned NOT NULL,
  `operation_montant` decimal(10,2) NOT NULL,
  `categorie_id` smallint(6) unsigned NOT NULL,
  PRIMARY KEY  (`id_operation`),
  KEY `categorie_id` (`categorie_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

--
-- Contraintes pour les tables exportées
--

--
-- Contraintes pour la table `operation_sans_ventillation`
--
ALTER TABLE `operation_sans_ventillation`
  ADD CONSTRAINT `operation_sans_ventillation_ibfk_1` FOREIGN KEY (`id_operation`) REFERENCES `t_operation` (`id_operation`) ON DELETE CASCADE ON UPDATE CASCADE;

**tavarlindar** · 18/08/2010, 15h34

Finalement, petit à petit, j'avance.
Seul point où je bloque : la création de la table sous_categorie

je ne vois pas comment définir le champ SousCategId <pk, fk2>.

Voici où j'en suis

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99

CREATE TABLE `compte_bancaire` (
  `id_cb` tinyint(3) unsigned NOT NULL auto_increment,
  `nom_complet_cb` varchar(150) NOT NULL default '',
  `nom_abrege_cb` varchar(20) NOT NULL default '',
  `solde_initial_cb` decimal(10,2) NOT NULL default '0.00',
  `device_cb` tinyint(1) NOT NULL default '0',
  `swift_code` varchar(20) NOT NULL default '',
  `iban` varchar(50) NOT NULL default '',
  `aba` varchar(9) NOT NULL default '',
  `numero_compte` varchar(15) NOT NULL default '',
  `rib` varchar(50) NOT NULL default '',
  `booking_affichage` enum('Y','N') NOT NULL default 'N',
  `banque_id` tinyint(2) unsigned NOT NULL default '0',
  PRIMARY KEY  (`id_cb`),
  KEY `device_cb` (`device_cb`)
) ENGINE=InnoDB AUTO_INCREMENT=14 DEFAULT CHARSET=utf8 AUTO_INCREMENT=14 ;

--
-- Structure de la table `t_operation`
--

CREATE TABLE `t_operation` (
  `id_operation` int(11) unsigned NOT NULL auto_increment,
  `OperLibelle` varchar(50) NOT NULL,
  `OperationDateValeur` date NOT NULL,
  `cb_id` tinyint(3) unsigned NOT NULL,
  PRIMARY KEY  (`id_operation`),
  KEY `cb_id` (`cb_id`)
) ENGINE=InnoDB AUTO_INCREMENT=4 DEFAULT CHARSET=utf8 AUTO_INCREMENT=4 ;

--
-- Contraintes pour les tables exportees
--

--
-- Contraintes pour la table `t_operation`
--
ALTER TABLE `t_operation`
  ADD CONSTRAINT `t_operation_ibfk_1` FOREIGN KEY (`cb_id`) REFERENCES `compte_bancaire` (`id_cb`) ON DELETE CASCADE ON UPDATE CASCADE;

--
-- Structure de la table `operation_sans_ventillation`
--

CREATE TABLE `operation_sans_ventillation` (
  `id_operation` int(11) unsigned NOT NULL auto_increment,
  `categorie_id` smallint(6) unsigned NOT NULL,
  `operation_montant` decimal(10,2) NOT NULL,
  PRIMARY KEY  (`id_operation`),
  KEY `categorie_id` (`categorie_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 AUTO_INCREMENT=1 ;

--
-- Contraintes pour les tables exportees
--

--
-- Contraintes pour la table `operation_sans_ventillation`
--
ALTER TABLE `operation_sans_ventillation`
  ADD CONSTRAINT `operation_sans_ventillation_ibfk_1` FOREIGN KEY (`id_operation`) REFERENCES `t_operation` (`id_operation`) ON DELETE CASCADE ON UPDATE CASCADE,
  ADD CONSTRAINT `operation_sans_ventillation_ibfk_2` FOREIGN KEY (`categorie_id`) REFERENCES `categorie` (`id_categorie`) ON DELETE NO ACTION ON UPDATE CASCADE;

--
-- Structure de la table `t_detail_operation`
--

CREATE TABLE `t_detail_operation` (
  `id_detail_operation` int(11) unsigned NOT NULL auto_increment,
  `categorie_id` smallint(6) unsigned NOT NULL,
  `operation_id` int(10) unsigned NOT NULL,
  `do_montant` decimal(10,2) NOT NULL,
  `do_note` varchar(100) NOT NULL,
  PRIMARY KEY  (`id_detail_operation`),
  KEY `operation_id` (`operation_id`),
  KEY `categorie_id` (`categorie_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 AUTO_INCREMENT=1 ;

--
-- Contraintes pour les tables exportees
--

--
-- Contraintes pour la table `t_detail_operation`
--
ALTER TABLE `t_detail_operation`
  ADD CONSTRAINT `t_detail_operation_ibfk_1` FOREIGN KEY (`categorie_id`) REFERENCES `categorie` (`id_categorie`) ON DELETE NO ACTION ON UPDATE CASCADE,
  ADD CONSTRAINT `t_detail_operation_ibfk_2` FOREIGN KEY (`operation_id`) REFERENCES `t_operation` (`id_operation`) ON DELETE CASCADE ON UPDATE CASCADE;

--
-- Structure de la table `categorie`
--

CREATE TABLE `categorie` (
  `id_categorie` smallint(6) unsigned NOT NULL auto_increment,
  `nom_categorie` varchar(100) NOT NULL,
  PRIMARY KEY  (`id_categorie`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 AUTO_INCREMENT=1 ;

Structure de la table `sous_categorie`

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

CREATE TABLE `sous_categorie` (
  `id_sous_categorie` smallint(6) NOT NULL auto_increment,
  `categorie_id` smallint(6) unsigned NOT NULL,
  PRIMARY KEY  (`id_sous_categorie`),
  KEY `categorie_id` (`categorie_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 AUTO_INCREMENT=1 ;

--
-- Contraintes pour les tables exportees
--

--
-- Contraintes pour la table `sous_categorie`
--
ALTER TABLE `sous_categorie`
  ADD CONSTRAINT `sous_categorie_ibfk_1` FOREIGN KEY (`categorie_id`) REFERENCES `categorie` (`id_categorie`) ON DELETE CASCADE ON UPDATE CASCADE;

**tavarlindar** · 25/08/2010, 13h04

C'est résolu.

Réponse dans ce
Sujet

Comment créer une table avec clé primaire
